2-2-2 草图设置

    AutoCAD中有许多辅助工具，像手工画图的尺子、圆规一样，能帮助我们加快画图的速度，因此务必掌握，熟练运用。草图设置包括栅格和捕捉、极轴追踪和对象捕捉。草图设置可以通过菜单调用，也可以直接在状态行对应的按钮上右击鼠标进行设置。
    菜  单：工具 → 草图设置
    命令行：DSETTINGS

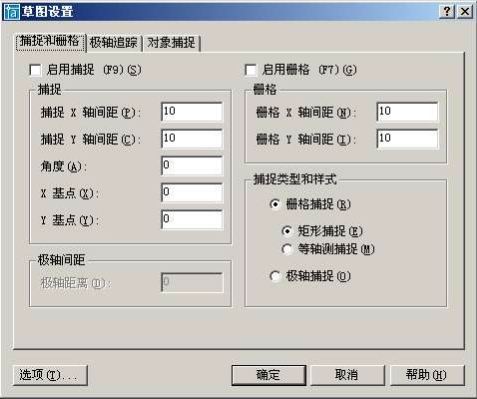

   弹出“草图设置”对话框如下。
   一、捕捉和栅格

    捕捉（对应命令SNAP）：打开/关闭栅格点的锁定功能，即使得光标只停在其附近的栅格点上，取点时可以精确地选择这些栅格点。若设定的间距太大，鼠标移动起来会“蹦蹦跳跳”的，总到不了想去的位置。
    栅格（对应命令GRID）：栅格点就像坐标纸上的网格一样，供作图参考，不会随图形一起打印出来。栅 格点总是充满LIMITS命令设定的图形界限，因此栅格的间距应当和图形界限匹配，太密会无法显示，太疏则 起不到参照作用。以1:1的A4－A2图幅而言，设定栅格间距10是较为适合的。
    二、请看下面的演示，注意：
1. 演示中直接在状态行中对捕捉和栅格进行设置；
2. 对象捕捉是和极轴追踪配合使用的，关闭极轴追踪，极轴捕捉就不起作用了。
