2-1 绘图空间

     模型空间和布局空间

     模型空间是一个虚拟的三维空间，在这里进行设计、创作，把设计思想通过三维模型或平面图形表达出来；布局（图纸空间）则是平面的空间，相当于传统意义上的“图纸”，已经完成的模型或图形按照需要进行布局输出，每个布局可以表达全部的图形，也可以是部分图形，甚至可以创建不规则的视口来输出图形。
    对作平面绘图的技术人员来讲，用模型空间能够满足大部分的绘图需要，视图、标注和图框、标题栏一体，像传统的纸质图纸一样，更符合传统的设计、绘图习惯。
    布局的好处是可以把不同角度观察三维模型得到的结果在“平面图纸”上输出，而这一点，模型空间是做不到的。在布局中可以创建并放置视口对象，添加标题栏、明细栏或其他几何图形。一个图形中可创建多个布局以显示不同视图，而每个布局可以包含不同的打印比例和图纸尺寸。布局显示的图形就是最后在图纸上打印出来的图形。
    布局也可以在平面绘图中得到充分利用。比如住宅建筑图，在模型空间中画好住宅各层的平面图，同时画好电路、水暖管道等，然后通过布局分别对总图、电路分图、水暖分图进行布局，分成几张图进行输出。

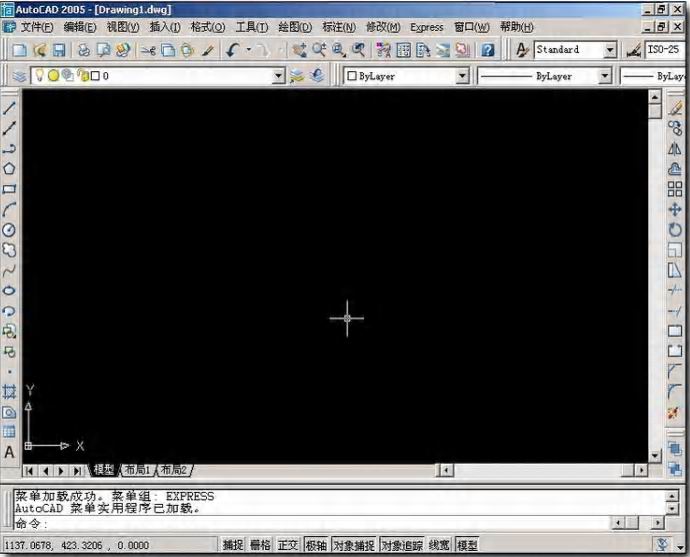

                  AutoCAD 2005 简体中文版用户界面
    初学者可先只在模型空间中绘图，待有一定基础之后再学习使用布局空间。
