               1-7-2 打开已有的图形

     调用“open”命令来打开已有的图形,调用方式为:
工具栏:标准→
菜  单:文件→打开
命令行:open (别名;O)

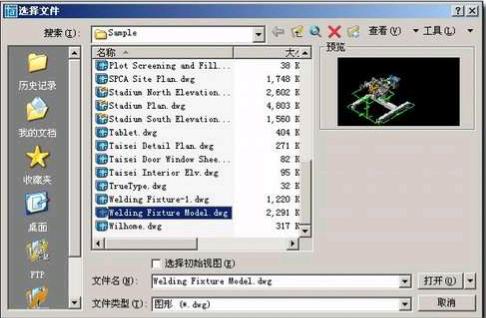

      调用命令后,系统显示“选择文件”对话框,在该对话框中可以选择路径,选定一个文件后,右边的预览区 显示图形的缩略图供参考(早期AutoCAD R14之前的版本图形文件不具备缩略图功能),再单击“打开”打开该 文件(或双击文件名,更快)。现在,AutoCAD支持多文档,可以在一个AutoCAD环境下打开多个图形文件,不必 像R14那样,每打开一个图形就得打开一个AutoCAD。

           选择文件

    AutoCAD历来都是高版本能打开低版本的图形文件,反之不能。AutoCAD 2002以后,图形可直接保存为 AutoCAD 2000版图形格式,这样保存的图形,就都能被2000及以上版本的AutoCAD打开。如果打开图形的时候提 示:“该图形文件由不兼容版本创建”,说明当前的AutoCAD版本较低,不能打开该文件。
    有时候因为磁盘损坏(特别是软盘)、掉电或者其它原因造成图形文件被破坏,打开图形时出现如下对话框:

     如果确认是DWG文件,可以用RECOVER命令(或者通过菜单“文件”-“绘图实用程序”-“修复...”)试 着修复图形,修复的成功几率取决于文件的受损程度,所以妥善地保存好文件、做好备份至关重要。
