1-7-3 保存图形
绘图的成果一定要及时保留下来。养成及时存盘的习惯绝对是必要的,不然,辛辛苦苦画了很多东西,一旦系统崩溃或停电,接下来就该自己崩溃了。保存文件有几条命令:QSAVE(快速保存)、SAVEAS(另存为)、 SAVE(副本另存为),还有一个重要的自动保存功能。
一、QSAVE 命令
工具栏:标准 →
菜 单:文件 → 保存
命令行:QSAVE (快捷键:CTRL+S)
调用保存命令后,如果当前图形已经命名,则系统自动将该图形的改变保存在磁盘中,同时将原来的图形文 件后缀改为BAK,作为备份保留起来。如果当前图形还没有命名,则弹出“图形另存为”对话框,提示用户指定 保存的文件名称、类型和路径,同SAVEAS命令。
二、SAVEAS 命令
菜 单:文件 → 另存为...
命令行:SAVEAS (快捷键:CTRL+SHIFT+S)
该命令可将当前打开的图形文件以新的名称存盘,等于以原图为基础新建了一个文件,对新图的改动不会影 响原图。调用命令后,系统弹出“图形另存为”对话框,提示用户指定保存的文件名称、类型和路径:

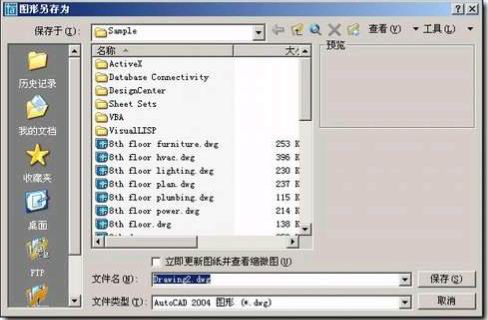

图形另存为
对话框中“文件类型”的作用是选择将文件保存为何种格式,单击右边的三角后出现下面的选项框:
显然,存成AutoCAD 2000格式的图形能同时被2000及更高版本的AutoCAD打开,兼容性比较好,尤其当你准 备将图形发送给其他人时一定要注意使用对方AutoCAD系统能打开的格式。
AutoCAD 图形标准(*.dws)是新增的功能,用于检查图形的标准化。
AutoCAD 图形样板(*.dwt)是将图形存为样板文件,供以后新建图形做模版用。
DXF是AutoCAD 的图形交换文件格式,用于和其它软件进行数据共享用,保密性不如DWG,且文件较大。DXF 文件用DXFIN或DXFOUT命令输入或输出。
在AutoCAD的成长历程中,R14这个版本是最值得记住的里程碑之一,到现在还有很多人在用。但是 AutoCAD 2005并不支持将文件直接保存为R14格式(AutoDESK要彻底淘汰R14?),这对于在2005和R14间交换图 形的用户来讲非常不便。解决的办法一是“二传手”,先将图形保存为2000版格式,再由AutoCAD 2000或2002将 图形另存为R14格式;方法二是将文件存为AutoCAD R12/LT2 DXF格式,在R14中用DXFIN命令读入该文件。
三、SAVE 命令
命令行:SAVE
SAVE命令保存一个未命名的图形文件作用和QSAVE一样,如果图形文件已经命名,那么该命令将创建一个新 命名的图形文件,但当前编辑的图形还是以前的图形文件,相当于作了一个备份出去。
|
