               错误检查和预防

    使用一般软件创建机械工程图时会在不经意间导致设计错误和冲突,从而浪费了时间和金钱。AutoCAD Mechanical软
件可以帮助设计师及时发现错误,从而避免因延误而造成的昂贵损失。

按比例缩放
   仅需保存一份工程图副本,而不是多份不同比例的的工程图副本,可以节省大量返工时间。AutoCAD Mechanical软件提供了多种按比例缩放工程图的选项,可以适应不同大小的纸张。更新比例缩放因子时,工程图也会随之正确地进行自动调整。所有注释(文本、尺寸、图块、图层填充和线型)也将相应地显示出来。

构造线

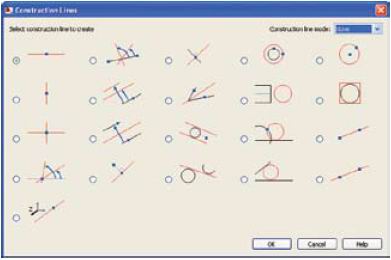

    使用功能广泛的构造线工具集可以缩短创建几何体和对齐工程图所用的时间。构造线被自动放置在其颜色和图层组中,从而明显区别于设计几何图形。打印时不显示构造线。


配合列表

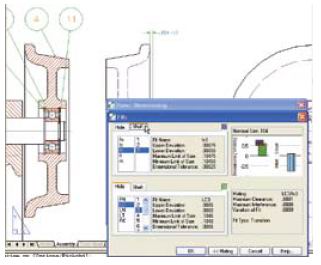

  即时创建与设计中的实际信息相链接的配合列表,有利于减少错误,提高生产力。当有特别的配合信息添加到设计中时,配合列表将自动更新。


工程图空间注释视图

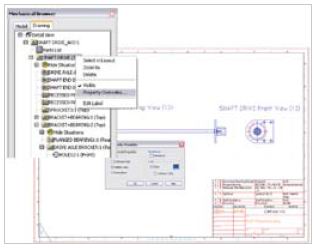

   从一个主模型轻松创建多张工程图,可以减少错误、缩短绘图时间。可以直接向工程图中添加特定零件和装配。直接将可见度、缩放、色彩和视图覆盖应用于每张工程图上,无需使用图层。无缝集成的零件列表可准确地记录向每张工程图添加的零件数量。
