               AutoCAD坐标标注应用实例剖析(2)

     2. 坐标标注

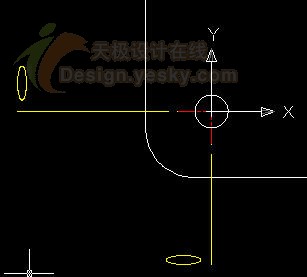

  单击“坐标标注”按钮,选择刚定义的相对原点,就会出现一个可拖动的标注线,它和一般标注尺寸线不同的,就是可以弯折并调节。

  因为是原点,所以此处标注的坐标值为(0,0)如图4。



  3. 选择要标注的其他图元进行坐标标注

  如各个孔中心,沿X或Y方向拖动,进行X,Y方向的标注,此尺寸值即孔中心相对于标注原点的X,Y坐标。如图5。



  注意:

  此种尺寸标注的一些要素和常规的不同,默认情况下没有箭头和中心标记。只是带尺寸数值的直线或折线。

  4. 尺寸整理和检查

  为避免失误或者疏漏,可以先标注全部X坐标(或Y坐标)方向的尺寸,再标注另一方向的,然后进行检查有无遗漏。

  5. 整理和对齐

   也许你会发现上面图中的尺寸有些乱,可在标注完毕后进行整理和对齐,让各个尺寸标注变得清晰容易读。

  整理的方法很简单,就是选择要整理的尺寸标注,拖动上面的蓝色夹点即可。

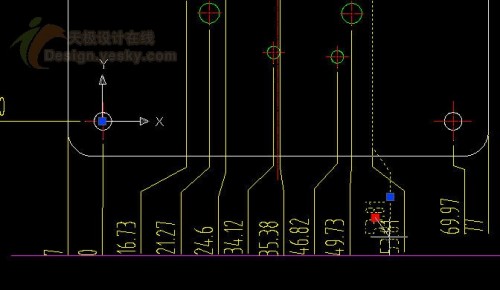

  注意到有三个夹点,拖动可以改变标注文本,标注尺寸线,标注起点的三个要素的位置。一般我们只拖动前两种夹点进行尺寸标注整理,必要时做水平和竖直的线辅助,整理完后删除即可。如图6



  整理完毕的整个图纸如图7,可相对图1比较一下,坐标标注的优势得到了明显的体现。
