AutoCAD坐标标注应用实例剖析(1)

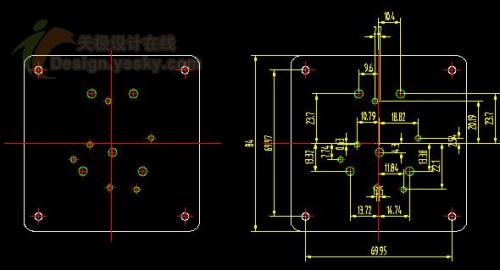

     我们在绘图过程中经常会有这样的情况：对不规则的孔分布或者类似图元（尤其是比较多的时候），若用常规的线性标注，容易显得杂乱，影响读图(如下图1)，使用坐标标注方式可最大限度的解决这个问题。

　　本文主要结合下图举例说明坐标标注的应用。(从制图上讲，还可用“孔表”来表示各个孔的位置尺寸)。

　　我们常用的尺寸标注有线性，对齐，角度等类型，但坐标标注和它们的使用有所不同。

　　坐标标注的基本原理

　　首先定义一个相对原点，此点相对坐标为(0，0)，所有其它要标注的点(例如孔中心)，分别标注这些点相对标注原点的X,Y距离即可。

　　简单说来，进行坐标标注基本如下步骤：

　　1. 自定义标注原点。
　　 2. 设置相应的标注样式(若用现有的标注样式，此步可省略)。
　　 3. 坐标标注。
　　 4. 相应的整理调整。

　　我们就以上图为例，按上述步骤进行实例操作。

　　1. 定义标注原点

　　这个原点自己可以灵活定义，一般可定义在图形的中心点，角点，或者其它的一些基准点。

　　命令如下：

　　在命令行内输入：　UCS(回车)

　　命令行提示：

　　COMMAND：输入选项：[新建(N)/移动(M)/ 正交(G) /上一个(P)/恢复(R)/保存(S)/删除(D)/应用(A)/?/世界(W)<世界>]：

　　输入：M(回车)　　(注：输入M，对UCS坐标系进行移动)

　　COMMAND：指定新原点或[Z向深度(Z)] <0,0,0>：

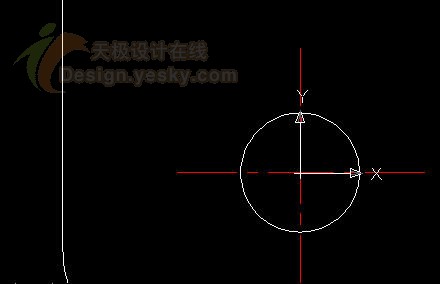

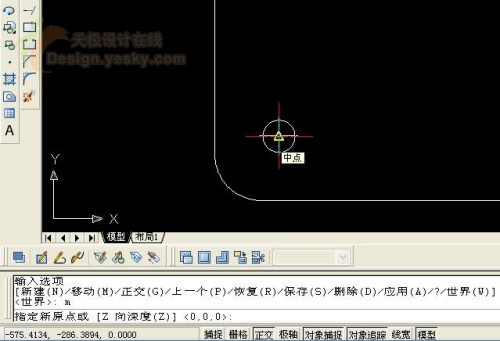

　　按F3打开捕捉，单击图中左下角中心点，将其定义为标注原点。如图2，图3。

　　

　　

　　注意：

　　UCS世界坐标系由原来整个绘图区的左下角移到了此孔中心，成为新的原点。这样以后所标注的尺寸就是相对于此点的相对距离值。
