AutoCAD应用中常见问题的分析与解决(2)

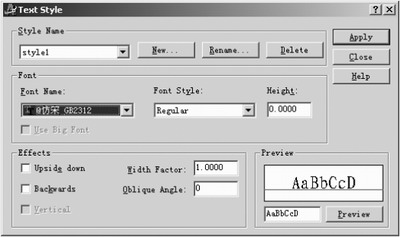

那么开始部分的字体名只比结尾部分的字体名多出了“@”符号，如图９所示。

图9 选定的中文字体有误

因为差别不大，很容易就会误选。如果选用了带“@”符号的字体，就会出现每个字都旋转的情况。
解决方法：注意区分这两种字体，仔细选用正确的样式。

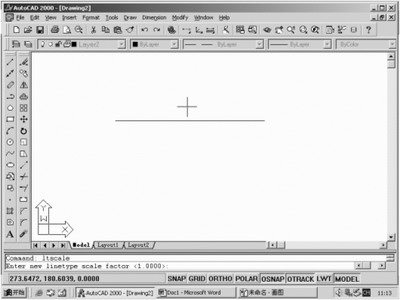

表现：在“线型控制”一栏中，线型设置为随层变化，而当前图层设置的线型是虚线，使用“直线”命令绘图后，绘出的线型本该是虚线，但实际显示的线型是实线，如图10所示。

图10 实际显示为实线

分析：线型比例不当。

解决方法：在命令行中输入命令“ltscale”（line type scale，即线型比例）后反复试验，直到输入的比例因子使原先的实线变为比例适当的虚线。

表现：“图案填充”命令不能执行。

分析：这可能是由以下两种原因造成的。原因一是执行“图案填充”命令后，要填充的区域没有被填入图案，或者全部被填入白色或黑色。出现这些情况，都是因为“图案填充”对话框中的“比例”设置不当。要填充的区域没有被填入图案，是因为比例过大，要填充的图案被无限扩大之后，显示在需填充的局部小区域中的图案正好是一片空白，或者只能看到图案中的少数零星的局部花纹。反之，如果比例过小，要填充的图案被无限缩小之后，看起来就像一团色块，如果背景色是白色，则显示为黑色色块，如果背景色是黑色，则显示为白色色块，这就是前面提到的全部被填入白色或黑色的情况。

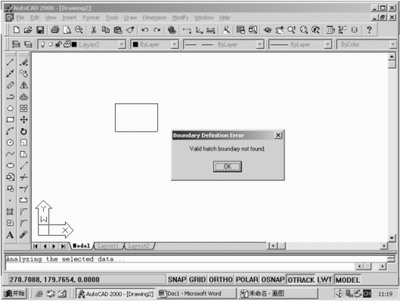

原因二：提示“未找到有效的图案填充边界”，如图11所示。

图11 未找到有效的图案填充边界

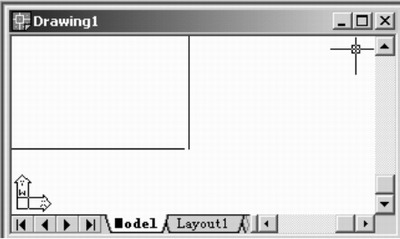

这说明填充边界不封闭。此时，用“窗口放大”命令观察各个交点，可发现有的线段之间没有交点，也就是图形不封闭的原因，如图12所示。

图12 填充边界不封闭

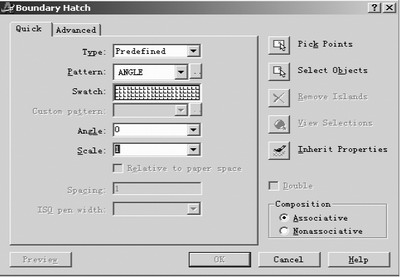

解决方法：对于第一个原因，在“图案填充”对话框的“比例”中调整适当的比例因子即可，如图13所示。对于第二种原因，只要重新看一下图形的封闭性就可以了。

图13 调整适当的比例因子

表现：光标不能指向需要的地方。

分析：很多情况下，使用者都会先考虑是不是鼠标不灵活，或者鼠标坏了。事实上，如果排除了鼠标的毛病，很可能是使用者打开状态栏上的“捕捉模式”。如果是的话，你会发现十字光标是在规则地跳动，沿着栅格点，在使用者移动鼠标时，根据捕捉模式步距的不同，作幅度大小不等的跳动。恰巧状态栏的“栅格显示”又处于关闭状态，使这种跳动很容易被误以为是鼠标不灵，使十字光标移动不畅。而如果鼠标不灵活的话，十字光标的移动状态是不规则的，要避免这种错觉，可以打开状态栏的“栅格显示”，当看到十字光标在栅格点上跳动时，原因就很明显了。

解决方法：检查状态栏，看“捕捉模式”是否处于打开状态，如果是，则再次点击“捕捉模式”按钮，切换成关闭。

表现：某些工具栏丢失，并且有别于工具栏关闭，因为在其他的工具栏上点击鼠标右键，会发现“丢失”的工具栏实际处于选中状态，并未关闭。

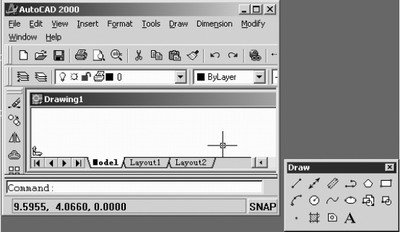

分析：改变用户界面的大小，看到“丢失”的工具栏在拖动中，被放置到软件的用户界面以外，如图14所示。

图14 工具栏放置到用户界面以外

解决方法：使用户界面最小化，找出被遮挡的“丢失”的工具栏。有时，工具栏还可能被拖动到桌面边缘，或者隐藏在任务栏的后面，此时要隐藏任务栏，仔细查找。

表现：用来存储文件的磁盘没有损坏，但文件无法打开。

分析：由于当前AutoCAD更新速度极快，版本众多，当使用者在不同的计算机上使用不同的版本打开原先保存的文件，极易出现无法打开的问题。比如，高版本的AutoCAD可以打开以低版本的AutoCAD格式保存的文件，而低版本的AutoCAD可能就无法打开以高版本的AutoCAD格式保存的文件。或者，使用不同版本的格式打开文件时，会出现错误。

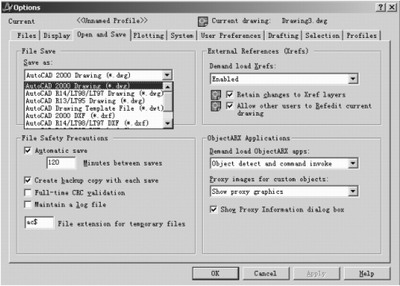

解决方法：转换保存格式。方法是打开主菜单中“工具”菜单下的最后一项“选项”对话框，如图15所示。

图15 “选项”对话框

选择“打开和保存”选项卡，在“文件另存为”一栏中，以适当的格式保存或转换当前文件的格式。

以上列出了在AutoCAD使用过程中，经常会遇到的一些问题及其原因和解决的办法。当然，这些都只是问题的一部分，在使用过程中一定还会遇到各种类型的问题。出现问题是很正常的，只要把计算机辅助设计中的内容和命令了解全面，理解透彻，总会找到产生问题的原因和解决问题的方法。
