AutoCAD应用中常见问题的分析与解决(1)

CAD是现代产品设计和工程设计重要的辅助手段之一，它广泛地应用于建筑、机械、化工以及电子等领域。CAD不仅可以大大减轻劳动强度，还可以提高设计效率和质量，但在设计过程中也经常会遇到一些问题，如果不能很好地加以解决，反而会影响设计效率。

二、应用AutoCAD常见问题的表现、分析与解决方法

表现：进行Offset和Move操作后，没有得到偏移或移动后的线段或物体。

分析：因为偏移或移动后的线段或物体超出了绘图区，所以无法显示，而根本原因是没有设置正确的图形界限。

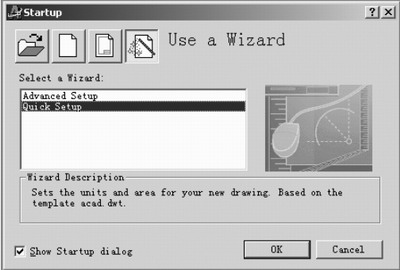

解决方法：在启动对话框中，选择使用向导，任选高级设置或快速设置，如图1所示。

图1 使用向导进行设置

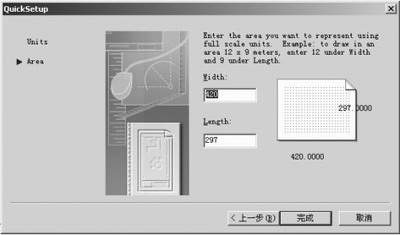

点击“下一步”（如果使用高级设置，中间还要经过单位、角度、角度测量和角度方向设置等4个对话框）至区域设置对话框，如图２所示。

图2 区域设置对话框

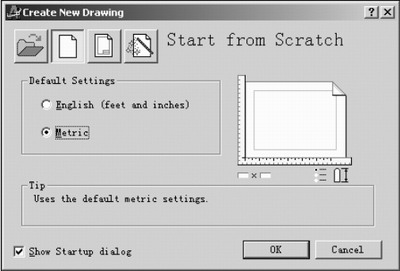

在角度和长度下的空白中，分别填入合适的数值，使之满足绘图的需要，不至于超出图幅。或者，在启动对话框中选中默认设置，再选中默认设置下的公制，如图３所示。

图3 选中缺省设置

公制的图幅是420×297, 在一般情况下可基本满足需要。当然，最好还是采用第一种方法，可根据需要灵活地制定绘图区域的大小。最后，再使用主菜单中的视图下的“全屏缩放”命令，使整个绘图区域正好显示在全屏幕。

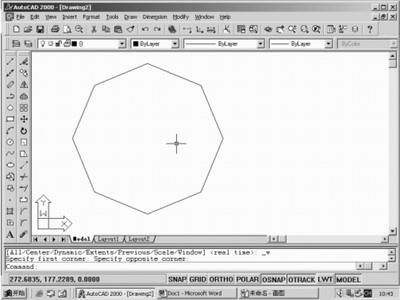

表现：图形失真。比如，绘制的是一个圆，在经过缩放之后，变成了多边形，如图４所示。

分析：计算机在显示圆形时，是用非常短的直线段围成一个近似的圆形，用肉眼一般无法识别。但是，将一个很小的圆放大后，就像将这个近似表示的圆放在了放大镜下，自然就看到了一个多边形。
解决方法：点击菜单栏中一级菜单项“视图”下的二级菜单项中的第一、第二或第三项，它们分别是“重画”、“重生成”和“全部重生成”，使计算机对图形进行重新处理。

表现：用一级菜单项“绘图”下的“文字”命令输入文本时，文本大小不可改变，即文本的高度不能按照使用者设定的字高显示。无论设定的字体高度是多少，计算机显示的文本大小始终不变。

分析：在文本样式中，字高已设定，而使用写文本命令显示的字体高度固定不变。

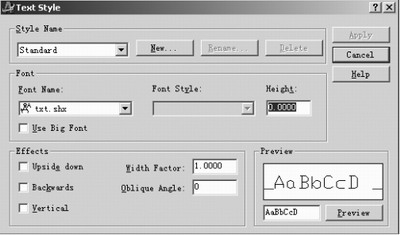

解决方法：打开主菜单“格式”下的“文字样式”对话框，将其中的“高度”一栏设为０，如图５所示。

图5 设置文字高度

这样，在写文本命令时，字体高度就能随设定而改变了。

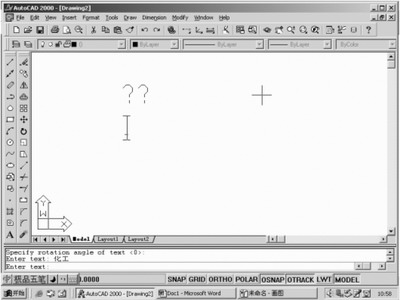

表现：在使用写文字命令时，数字和字母可以正常显示，而中文字则显示为一串问号，如图６所示。

图6 中文无法正常显示

分析：写中文字时，文字样式必须使用中文字样式，否则文字将不能显示。

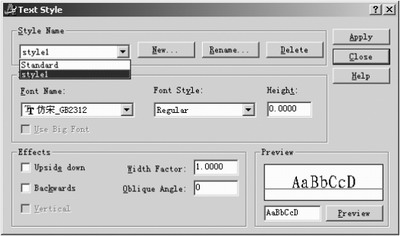

解决方法：在“文字样式”对话框中，除标准样式外，再新建一个文字样式，在标准样式和新建样式中，分别放置字母字体样式和中文字体样式，如图７所示。

图7 设置中文字体样式

在输入字母时，“文字样式”对话框中选用放置有字母字体样式的标准样式。在输入中文时，“文字样式”对话框则选用放置有中文字体样式的新建样式。这样，输入不同字体就选用不同的文字样式，字体的显示可以互不干扰了。

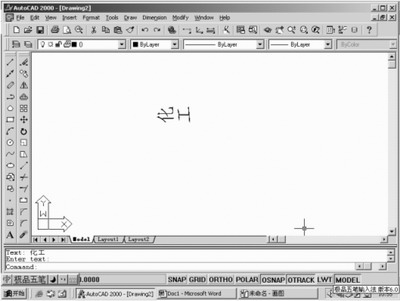

表现：在使用写文本命令写中文字时，在未将字体设定旋转的情况下，输入的每个字都发生90°的旋转，如图8所示。

图8 文字旋转90°

分析：这显然不是旋转命令的结果，因为将字体设定旋转之后，是将输入的文字整行进行90°旋转，而不是每个字各自旋转。产生这种情况的原因是“字体样式”中选定的中文字体有误。通常是将字体名下拉列表框中开始部分和结尾部分的两种字体搞混淆，因为这两种字体名极为相像，如果同样是仿宋体的话，
