          4.7 偏移对象
  创建同心圆、平行线或等距曲线。偏移操作又称为偏移复制。命令：OFFSET
  单击“修改”工具栏上的

(偏移)按钮，或选择“修改”|“偏移”命令，即执行OFFSET命令，AutoCAD提示：
    指定偏移距离或 [通过(T)/删除(E)/图层(L)] <通过>:
  (1) 指定偏移距离
  根据偏移距离偏移复制对象。在“指定偏移距离或 [通过(T)/删除(E)/图层(L)]:”提示下直接输入距离值，AutoCAD提示：
    选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:(选择偏移对象)
    指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>:(在要复制到的一侧任意确定一点。“多个(M)”选项用于实现多次偏移复制)
    选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:↙(也可以继续选择对象进行偏移复制)
  (2) 通过
  使偏移复制后得到的对象通过指定的点。
  (3) 删除
  实现偏移源对象后删除源对象。
  (4) 图层
  确定将偏移对象创建在当前图层上还是源对象所在的图层上。
        4.8 镜像对象
  将选中的对象相对于指定的镜像线进行镜像。命令：MIRROR
  单击“修改”工具栏上的

(镜像)按钮，或选择“修改”|“镜像”命令，即执行MIRROR命令，AutoCAD提示：
    选择对象:(选择要镜像的对象)
    选择对象:↙(也可以继续选择对象)
    指定镜像线的第一点:(确定镜像线上的一点)
    指定镜像线的第二点:(确定镜像线上的另一点)
    是否删除源对象？[是(Y)/否(N)] <N>:(根据需要响应即可)
        4.9 阵列对象
  将选中的对象进行矩形或环形多重复制。命令：ARRAY
  单击“修改”工具栏上的

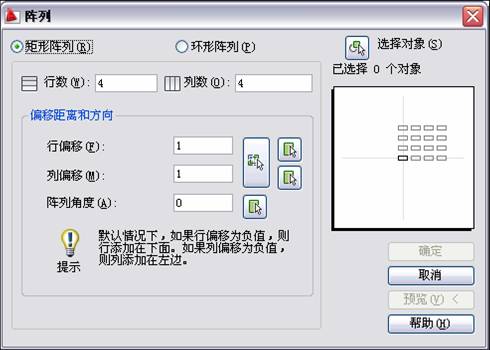

(阵列)按钮，或选择“修改”|“阵列”命令，即执行ARRAY命令，AutoCAD弹出“阵列”对话框,如下图所示。

  可利用此对话框形象、直观地进行矩形或环形阵列的相关设置，并实施阵列。
    4.9.1 矩形阵列
    前面的图为矩形阵列对话框(即选中了对话框中的“矩形阵列”单选按钮)。利用其选择阵列对象，并设置阵列行数、列数、行间距、列间距等参数后，即可实现阵列。
    4.9.2 环形阵列

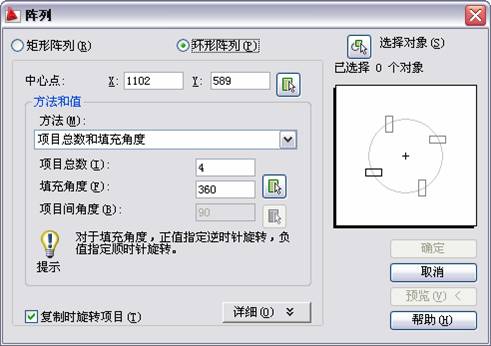

  下面是环形阵列对话框(即选中了对话框中的“环形阵列”单选按钮)。利用其选择阵列对象，并设置了阵列中心点、填充角度等参数后，即可实现阵列。

        4.10 拉伸对象
  拉伸与移动(MOVE)命令的功能有类似之处，可移动图形，但拉伸通常用于使对象拉长或压缩。命令：STRETCH
  单击“修改”工具栏上的

(拉伸)按钮，或选择“修改”|“拉伸”命令，即执行STRETCH命令，AutoCAD提示：
    以交叉窗口或交叉多边形选择要拉伸的对象 ...
    选择对象:C↙(或用CP响应。第一行提示说明用户只能以交叉窗口方式(即交叉矩形窗口，用C响应)或交叉多边形方式(即不规则交叉窗口方式，用CP响应)选择对象)
    选择对象:(可以继续选择拉伸对象)
    选择对象:↙
    指定基点或 [位移(D)] <位移>:
  (1) 指定基点
  确定拉伸或移动的基点。
  (2) 位移(D)
  根据位移量移动对象。
