        2.3 AutoCAD命令
    2.3.1 执行AutoCAD命令的方式
  通过键盘输入命令
  通过菜单执行命令
  通过工具栏执行命令
   重复执行命令。具体方法如下:
 (1) 按键盘上的Enter键或按Space键;
 (2)使光标位于绘图窗口,右击,AutoCAD弹出快捷菜单,并在菜单的第一行显示出重复执行上一次所执行的命令,选择此命令即可重复执行对应的命令。
  在命令的执行过程中,用户可以通过按Esc键;或右击,从弹出的快捷菜单中选择“取消”命令的方式终止AutoCAD命令的执行。
    2.3.2 透明命令
  透明命令是指当执行AutoCAD的命令过程中可以执行的某些命令。
  当在绘图过程中需要透明执行某一命令时, 可直接选择对应的菜单命令或单击工具栏上的对应按钮,而后根据提示执行对应的操作。透明命令执行完毕后,AutoCAD会返回到执行透明命令之前的提示,即继续执行对应的操作。
  通过键盘执行透明命令的方法为:在当前提示信息后输入符号,再输入对应的透明命令后按Enter键或Space键,就可以根据提示执行该命令的对应操作,执行后AutoCAD会返回到透明执行此命令之前的提示。
       2.4 图形文件管理
    2.4.1 创建新图形

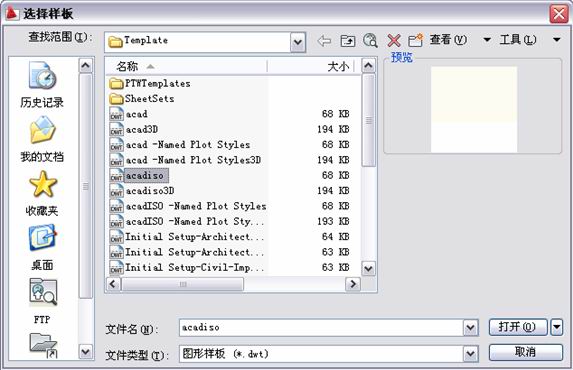

  单击“标准”工具栏上的(新建)按钮,或选择“文件”|“新建”命令,即执行NEW命令,AutoCAD弹出“选择样板”对话框,如下图所示。

  通过此对话框选择对应的样板后(初学者一般选择样板文件acadiso.dwt即可),单击“打开”按钮,就会以对应的样板为模板建立一新图形。
    2.4.2 打开图形
  单击“标准”工具栏上的(打开)按钮,或选择“文件”|“打开”命令,即执行OPEN命令,AutoCAD弹出与前面的图类似的“选择文件”对话框,可通过此对话框确定要打开的文件并打开它。
    2.4.3 保存图形
  1. 用QSAVE命令保存图形
  单击“标准”工具栏上的(保存)按钮,或选择“文件”|“保存”命令,即执行QSAVE命令,如果当前图形没有命名保存过,AutoCAD会弹出“图形另存为”对话框。通过该对话框指定文件的保存位置及名称后,单击“保存”按钮,即可实现保存。
  如果执行QSAVE命令前已对当前绘制的图形命名保存过,那么执行QSAVE后,AutoCAD直接以原文件名保存图形,不再要求用户指定文件的保存位置和文件名。
  2. 换名存盘
  换名存盘指将当前绘制的图形以新文件名存盘。执行SAVEAS命令,AutoCAD弹出“图形另存为”
对话框,要求用户确定文件的保存位置及文件名,用户响应即可。
      2.5 确定点
    2.5.1 绝对坐标
  1.直角坐标
  直角坐标用点的X、Y、Z坐标值表示该点,且各坐标值之间要用逗号隔开。
  2. 极坐标
  极坐标用于表示二维点,其表示方法为:距离<角度。
  3. 球坐标

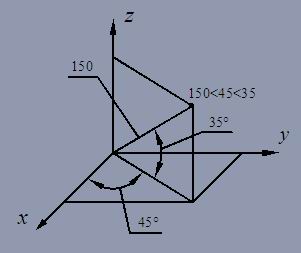

  球坐标用于确定三维空间的点,它用三个参数表示一个点,即点与坐标系原点的距离L;坐标系原点与空间点的连线在XY面上的投影与X轴正方向的夹角(简称在XY面内与X轴的夹角)α;坐标系原点与空间点的连线同XY面的夹角(简称与XY面的夹角)β,各参数之间用符号“<”隔开,即“L<α<β”。例如,150<45<35表示一个点的球坐标,各参数的含义如下图所示。

  4. 柱坐标
  柱坐标也是通过三个参数描述一点:即该点在XY面上的投影与当前坐标系原点的距离ρ;坐标系原点与该点的连线在XY面上的投影同X轴正方向的夹角α;以及该点的Z坐标值。距离与角度之间要用符号“<”隔开,而角度与Z坐标值之间要用逗号隔开,即“ρ<α, z”。例如,100<45,85表示一个点的柱坐标,各参数的含义如右下图所示。

    2.5.2 相对坐标
  相对坐标是指相对于前一坐标点的坐标。相对坐标也有直接坐标、极坐标、球坐标和柱坐标四种形式,其输入格式与绝对坐标相同,但要在输入的坐标前加前缀“@”。
