        11.4 属性
  属性是从属于块的文字信息，是块的组成部分。
     11.4.1 定义属性
  命令：ATTDEF

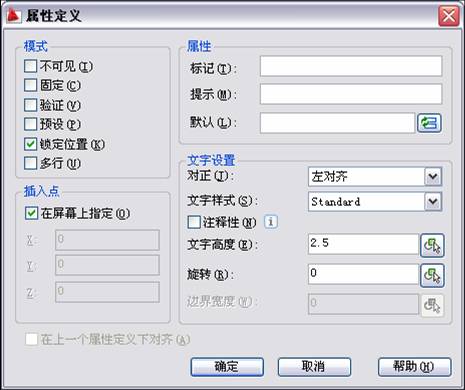

  选择“绘图”|“块”|“定义属性”命令，即执行ATTDEF命令，AutoCAD弹出下图所示的“属性定义”对话框。

  对话框中，“模式”选项组用于设置属性的模式。
  “属性”选项组中，“标记”文本框用于确定属性的标记(用户必须指定标记)；“提示”文本框用于确定插入块时AutoCAD提示用户输入属性值的提示信息；“默认”文本框用于设置属性的默认值，用户在各对应文本框中输入具体内容即可。“插入点”选项组确定属性值的插入点，即属性文字排列的参考点。“文字设置”选项组确定属性文字的格式。
  确定了“属性定义”对话框中的各项内容后，单击对话框中的“确定”按钮，AutoCAD完成一次属性定义，并在图形中按指定的文字样式、对齐方式显示出属性标记。用户可以用上述方法为块定义多个属性。
      11.4.2 修改属性定义
  命令： DDEDIT
  执行DDEDIT命令，AutoCAD提示：
     选择注释对象或 [放弃(U)]:

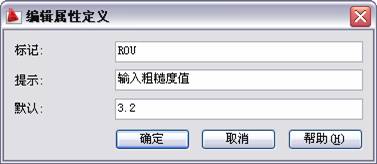

  在该提示下选择属性定义标记后，AutoCAD弹出下图所示的“编辑属性定义”对话框，可通过此对话框修改属性定义的属性标记、提示和默认值等。

     11.4.3 属性显示控制
  命令： ATTDISP
  选择“视图”|“显示”|“属性显示”对应的子菜单可实现此操作。执行ATTDISP命令，AutoCAD提示：
     输入属性的可见性设置 [普通(N)/开(ON)/关(OFF)]<普通>:
  其中，“普通(N)”选项表示将按定义属性时规定的可见性模式显示各属性值；“开(ON)”选项将会显示出所有属性值，与定义属性时规定的属性可见性无关；“关(OFF)”选项则不显示所有属性值，与定义属性时规定的属性可见性无关。
     11.4.4 利用对话框编辑属性
  命令： EATTEDIT
  执行EATTEDIT命令，AutoCAD提示：
     选择块:

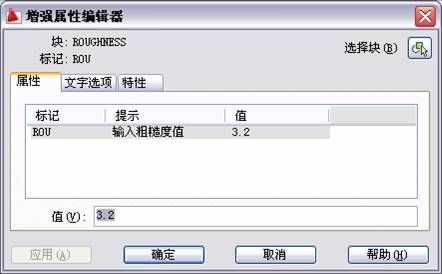

  在此提示下选择块后，AutoCAD弹出“增强属性编辑器”对话框，如后面的图所示(在绘图窗口双击有属性的块，也会弹出此对话框)。对话框中有“属性”、“文字选项”和“特性”三个选项卡和其他一些项。 “属性”选项卡可显示每个属性的标记、提示和值，并允许用户修改值。“文字选项”选项卡用于修改属性文字的格式。“特性”选项卡用于修改属性文字的图层以及它的线宽、线型、颜色及打印样式等。

11.5 本章小结
本章介绍了AutoCAD 2011的块与属性功能。块是图形对象的集合，通常用于绘制复杂、重复的图形。一旦将一组对象定义成块，就可以根据绘图需要将其插入到图中的任意指定位置，即将绘图过程变成了拼图，从而能够提高绘图效率。属性是从属于块的文字信息，是块的组成部分。用户可以为块定义多个属性，并且可以控制这些属性的可见性。
