        11.2 插入块
  为当前图形插入块或图形。命令：INSERT
  单击“绘图”工具栏上的

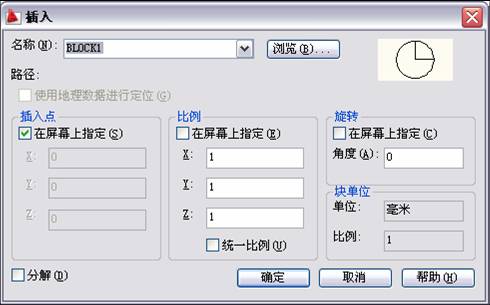

(插入块)按钮，或选择“插入”|“块”命令，即执行INSERT命令，AutoCAD弹出下图所示的“插入”话框。

  对话框中，“名称”下拉列表框确定要插入块或图形的名称。“插入点”选项组确定块在图形中的插入位置。“比例”选项组确定块的插入比例。“旋转”选项组确定块插入时的旋转角度。“块单位”文本框显示有关块单位的信息。
  通过“插入”对话框设置了要插入的块以及插入参数后，单击“确定”按钮，即可将块插入到当前图形(如果选择了在屏幕上指定插入点、插入比例或旋转角度，插入块时还应根据提示指定插入点、插入比例等)。
   设置插入基点
   前面曾介绍过，用WBLOCK命令创建的外部块以AutoCAD图形文件格式(即.DWG格式)保存。实际上，用户可以用INSERT命令将任一AutoCAD图形文件插入到当前图形。但是，当将某一图形文件以块的形式插入时，AutoCAD默认将图形的坐标原点作为块上的插入基点，这样往往会给绘图带来不便。为此，AutoCAD允许用户为图形重新指定插入基点。用于设置图形插入基点的命令是BASE，利用“绘图”|“块”|“基点”命令可启动该命令。执行BASE命令，AutoCAD提示：
     输入基点：
  在此提示下指定一点，即可为图形指定新基点。
        11.3 编辑块
  在块编辑器中打开块定义，以对其进行修改。命令：BEDIT
  单击“标准”工具栏上的

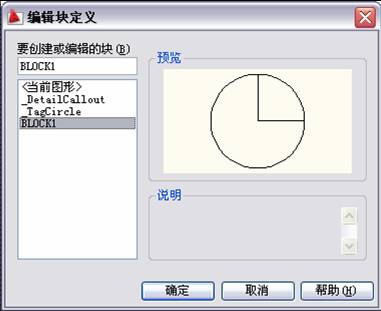

(块编辑器)按钮，或选择“工具”|“块编辑器”命令，即执行BEDIT命令，AutoCAD弹出下图所示的“编辑块定义”对话框。

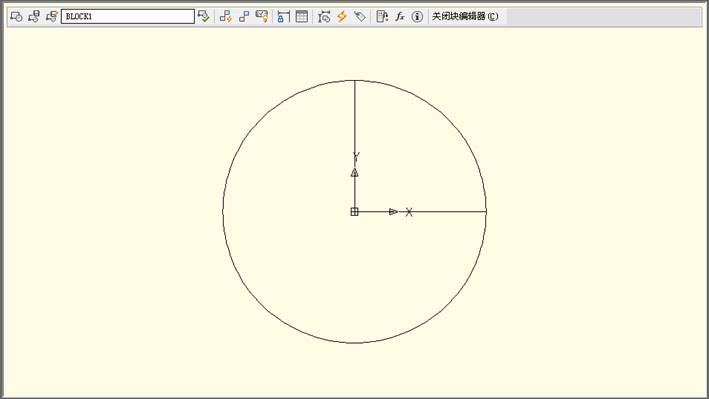

从对话框左侧的列表中选择要编辑的块，然后单击“确定”按钮，AutoCAD进入块编辑模式，如后面的图所示(请注意，此时的绘图背景为黄颜色)。

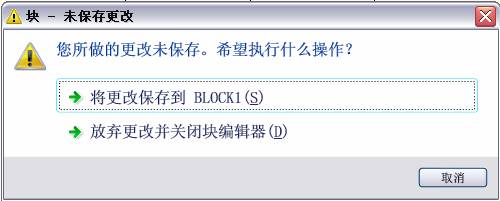

此时显示出要编辑的块，用户可直接对其进行编辑。编辑块后，单击对应工具栏上的“关闭块编辑器”按钮，AutoCAD显示下图所示的提示窗口，如果用“是”响应，则会关闭块编辑器，并确认对块定义的修改。一旦利用块编辑器修改了块，当前图形中插入的对应块均自动进行对应的修改。
