1、顺序动作回路

  作用：控制多个液压缸动作顺序。

 (1) 压力控制的顺序动作回路

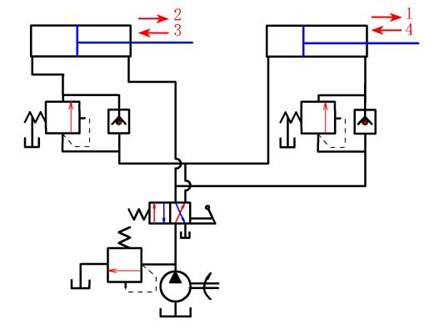

 (a) 用顺序阀


  这种回路只适用于液压缸数目不多、负载变化不大的场合。    (动画演示)

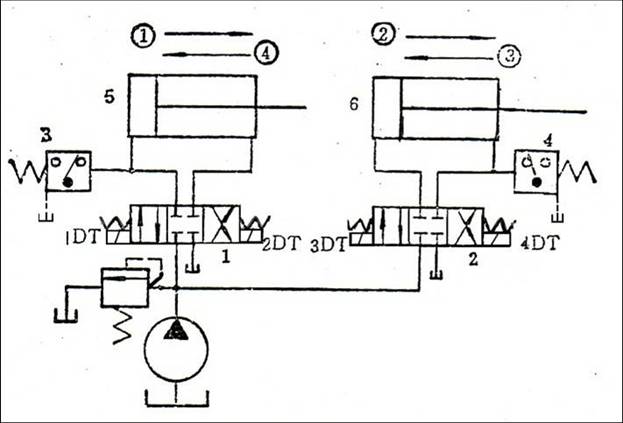

 (b) 用压力继电器

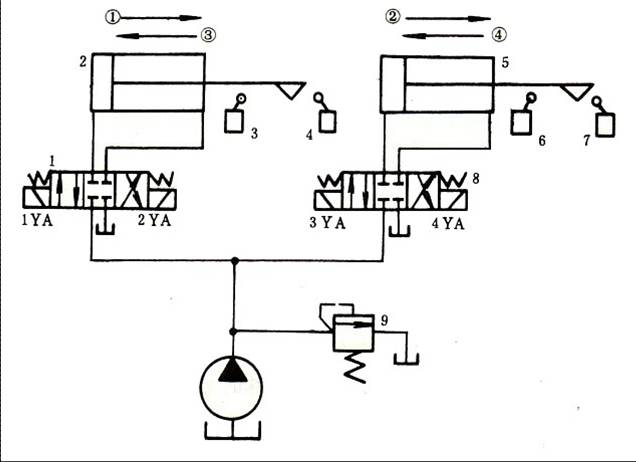

 （2）用电磁阀+行程开关

  这种回路对变更液压缸的工作行程和顺序都比较方便，应用较广泛，特别适合于顺序动作经常要求改变的场所。

  2、同步回路

  作用：控制多个液压缸同步运动。

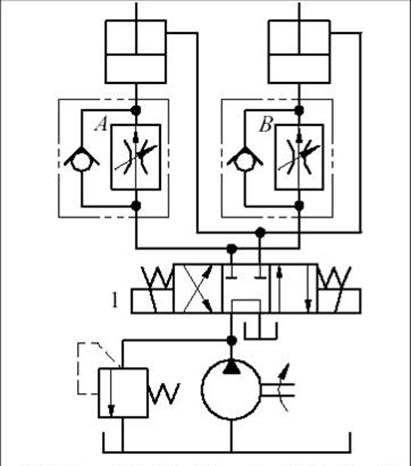

 1)、流量控制阀控制的同步回路

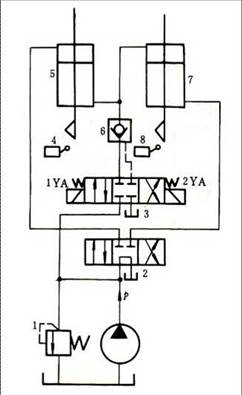

 2)、带补偿的串联液压缸控制的同步回路


   4档铁－>1YA得电,8档铁－>2YA得电

    这种回路同步精度高。

 3)、同步马达控制的同步回路

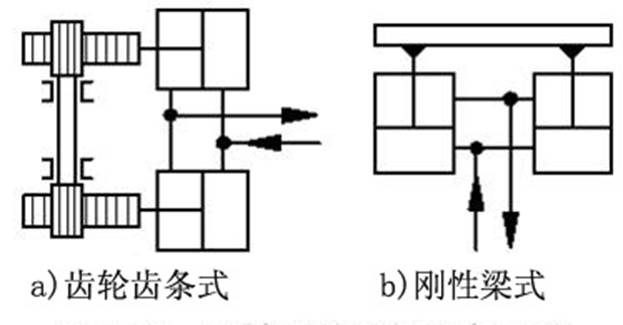

 4)、机械联接强制同步回路

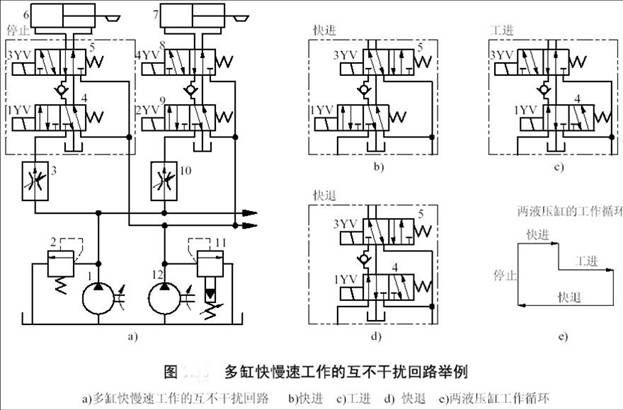

  3、多缸快慢速互不干扰回路

  作用：防止多个液压缸因速度快慢不同互相干扰。

  泵1为高压小流量泵，泵12为低压大流量泵。

                                                            [编著：曾保国]
