8.3.1快速运动回路

  作用：空载时加快执行元件的运动速度，从而提高系统的工作效率。

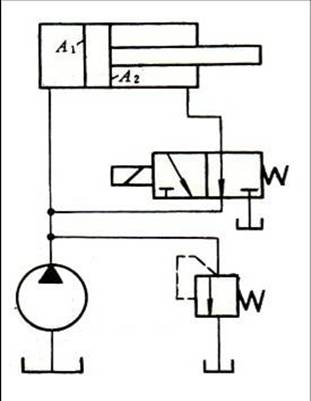

 1、液压缸差动连接回路

        (点此观看：动画演示)

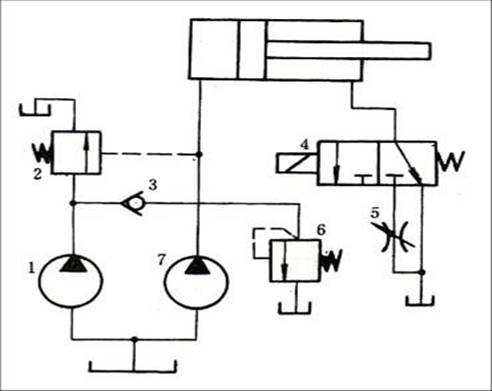

  2、双泵供油回路

  其速度比可大于2。

  快进：双泵供油。工进：左泵卸荷，右泵压力由溢流阀6调定。

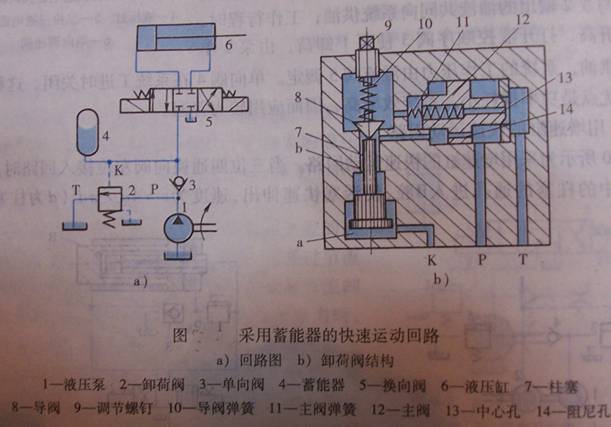

  3、采用蓄能器的快速运动回路

  这种回路适用于，短时间内需要大流量、而以较小流量的泵提供较高速度的快速运动场合。

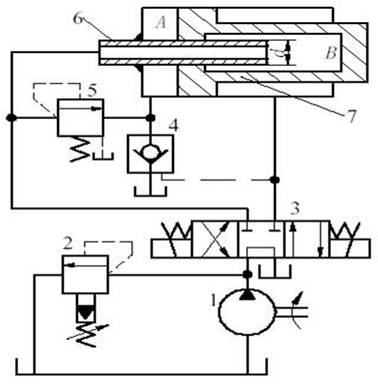

  4、用增速缸快速回路

        (点此观看：动画演示)

   这种回路常用于液压压力机的系统中。

   8.3.2 速度换接回路

  作用：在一个工作循环中，实现不同速度的转换。

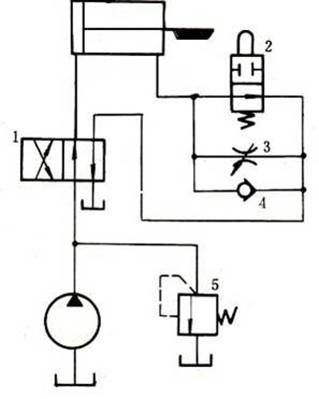

  1. 用行程阀的快慢速换接回路


  行程阀2：下位：快进     上位：工进

  2. 调速阀并联的快慢速换接回路

        （点此观看：动画演示）

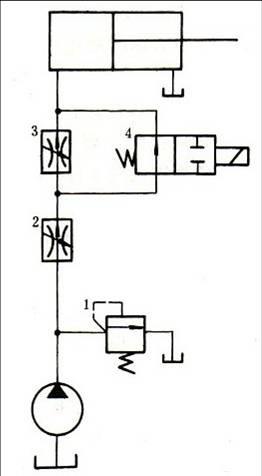

    3. 调速阀串联的快慢速换接回路


    调速阀2的流量大于调速阀3的流量。

   电磁阀4：左位：工进1     右位：工进2

   这种回路，速度换接平稳性好。

    8.3.3 换向回路和锁紧回路
   1、换向回路

   作用：使执行元件变换运动方向。

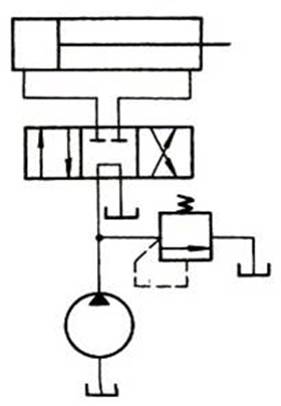

 (1) 利用换向阀换向的换向回路

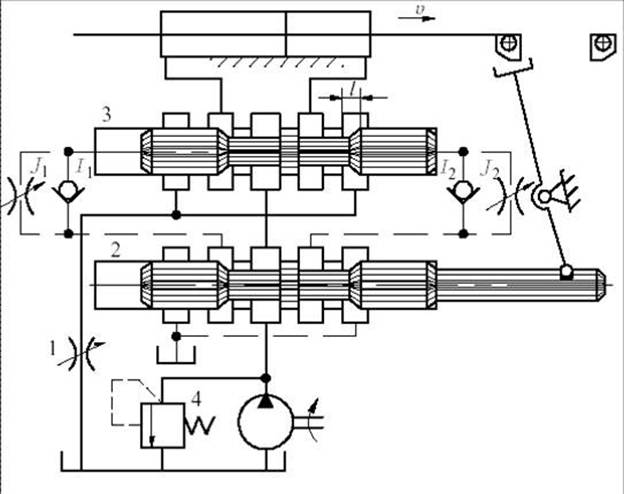

 (2)、时间控制制动式换向回路

  当液压缸移动到上图所示位置时，挡块推动拨杆，使先导阀2左移，控制油路首先换向。这时阀3右端进油，推动阀芯左移，液压缸右腔的回油通道被阀3 的锥面逐渐关小，液压缸右移的速度逐渐减慢，并在阀芯移动一段距离后，液压缸右腔的回油关闭，液压缸停止运动。

  换向阀3阀芯移动这段距离所需的时间，可由节流阀或来调节。因此，这种制动方式，称为：时间控制制动方式。

 2、锁紧回路

 (1) 利用三位换向阀中位锁紧
     (M型、O型阀)


     泄漏大、锁紧精度不高。

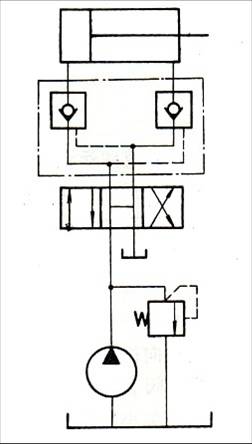

 (2) 利用液控单向阀锁紧

      (液压锁)

    密封好、锁紧精度高。
