1、概述

  容积调速虽然效率高，发热小，但存在速度稳定性问题。低速时，泄漏在总流量中所占的比重增大，问题尤为突出。对于象机床工进之类对低速稳定性要求高的场合，常采用容积--节流调速回路，即采用压力补偿型变量泵供油，由调速阀或节流阀调节流量，而变量泵自动输出所需的调节流量。

  回路特点：无溢流损失，效率较高，速度平稳性好，能量利用合理。

 2、限压式变量泵和调速阀的容积--节流调速回路

  这种回路宜用在负载变化不大的中、小功率场合。

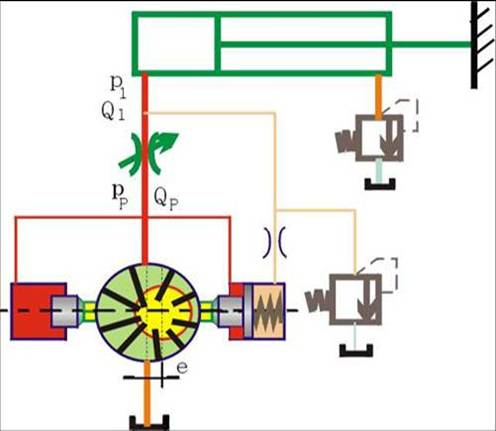

  3、差压式变量泵和节流阀容积--节流调速回路

        （点此观看:动画演示）

  这种回路宜用在负载变化大，速度较低的中、小功率场合。

    8.2.4 调速回路的比较和选用

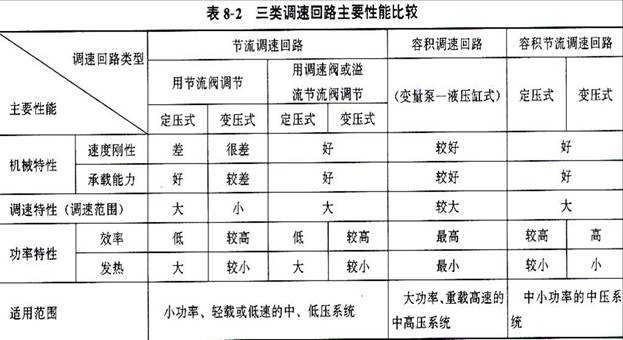

 1、三类调速回路的比较

  2、调速回路的选用

1) 考虑执行元件的运动速度和负载性质

  速度低，用节流阀调速回路。

  速度稳定性要求高，用调速阀，反之用节流阀。

  负载小或负载变化小，用节流阀调速回路；反之，用容积调速回路和容积节流调速回路。

2) 考虑功率大小

   3KW以下用节流阀调速回路， 3KW以上用容积调速回路和容积节流调速回路， 5KW以上用容积调速回路

3) 从设备费用上考虑

  节流阀调速回路价廉，容积调速回路和容积--节流调速回路价格高。

                                                            [编著：曾保国]
