第8章 液压基本回路-3 |
8.2.2 容积调速回路

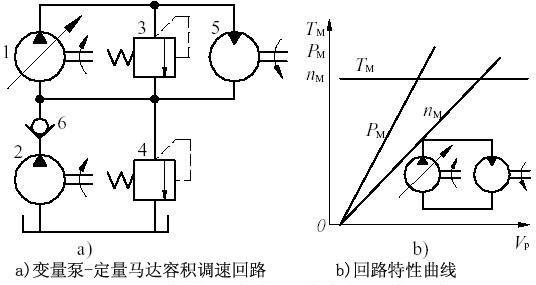

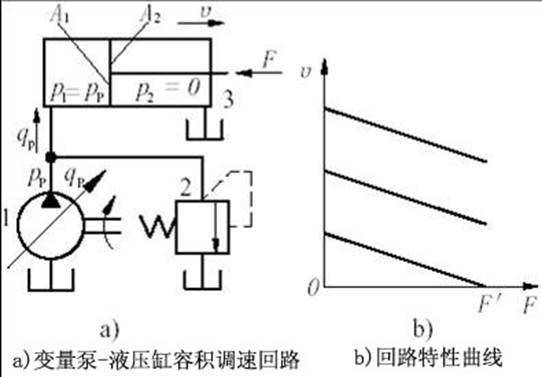

1. 概述 工作原理:改变变量泵或变量液压马达的排量来调节执行元件运动速度的回路,称为:容积调速回路。 特点:容积调速回路无溢流损失和节流损失,故效率高、发热少,适用于高压大流量、大功率的液压系统。但变量泵和变量马达的结构较复杂,成本较高。 分类:容积调速回路按油液循环方式,有开式、闭式两种型式。 开式回路中液压泵从油箱吸油,液压执行元件的回油直接回油箱,这种回路结构简单,油液在油箱中能得到充分冷却,但油箱体积较大,空气和脏物易进入回路。 闭式回路中,执行元件的回油直接与泵的吸油腔相连,结构紧凑,只须很小的补油泵箱,空气和脏物不易进入回路,但油液的冷却条件差,需附设辅助泵补油、冷却和换油。 根据液压泵与执行元件的组合方式,有四种形式: 变量泵-液压缸容积调速回路; 变量泵-定量液压马达容积调速回路; 定量泵-变量液压马达容积调速回路; 变量泵-变量液压马达容积调速回路 2、变量泵-液压缸容积调速回路 液压缸的面积是固定的,改变变量泵1 的排量就可改变液压缸活塞的运动速度υ。 3、变量泵--定量液压马达容积调速回路
调节变量泵的流量即可对马达的转速进行调节。

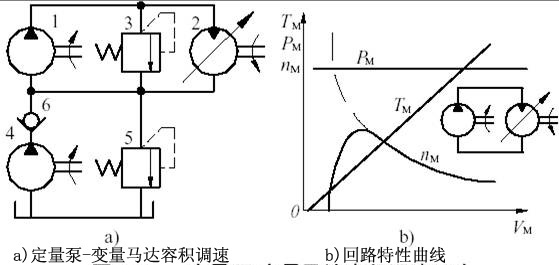

(马达输出转矩与液压泵排量没有关系,是恒定不变的,故本回路的调速方式又称为恒转矩调速。) 4、定量泵—变量液压马达式容积调速回路

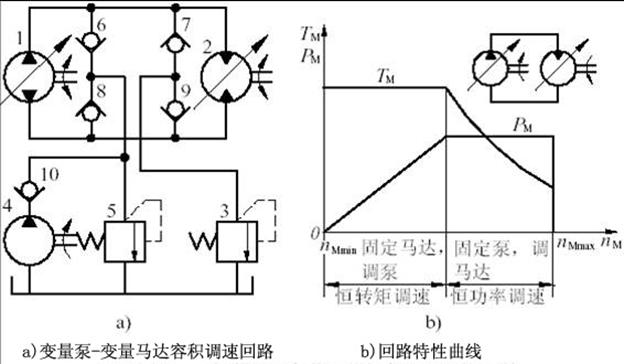

变量马达改变来调速,液压泵输入到回路的和是恒定的。 改变马达则:与成正比例的变化;与成反比例的变化。 (马达功率由负载决定,不因调速而变化,故称恒功率调速回路) 特点: ①调速范围小。 ②在=0处,、、均为零。 目前这种回路已很少单独使用。 5、变量泵—变量马达式容积调速回路

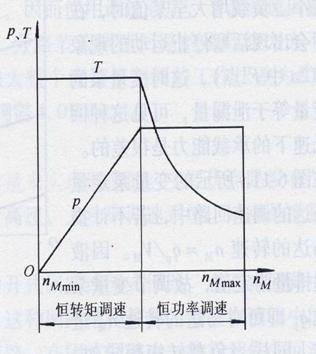

此回路是以上两种回路的综合,调速范围大,效率高。 下图左段是恒转矩(变量泵—定量马达),右段是恒功率(定量泵—变定量马达)。
调整方法: 先将调至,调节由→,则转速由→。 再固定,改变由→,使转速→。 特点: 1) 调速范围大,效率高。 2) 适用于系统中两个或多个液压马达,要求共用一个液压泵又能各自独立进行调节的场合。 |
