1、油箱的用途：是贮油、散热、分离油中的空气和沉淀油中的杂质。

 2、容量的确定

　油箱的有效容积（油箱80％的容积），当系统为低压时，取液压泵流量的2~4倍；中高压时，取5~7倍；若为行走机械，则取为2倍.。

 3、结构设计

 1）油箱的长、宽、高之比可依主机总体布置决定，约在1：1：1到3：2：1之间。油箱壁厚根据容量可取3~8mm；底脚高度应在150mm以上。若电动机油泵安装在油箱顶盖上时，顶盖厚度应为侧板壁厚的2~3倍。

 2）油箱内常设2~3块隔板，隔板的高度为油面高度的。

 3）油箱顶盖上应设空气滤清器。油箱底面应适当向回油区倾斜。

 4）泵的吸油管口离箱底H≥2D（管径），距箱边不小于3D。回油管插入最低油面以下，距箱底H≥2D（管径）；油的排口面向箱壁端斜切成45度。阀的泄漏管应在液面以上。

 5）油箱内壁经喷丸、酸洗和表面清洗后，可涂一层与工作液相容的塑料薄膜或耐油涂料。

    7.4 热交换器

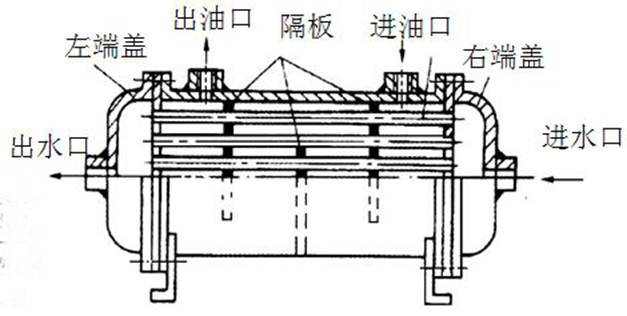

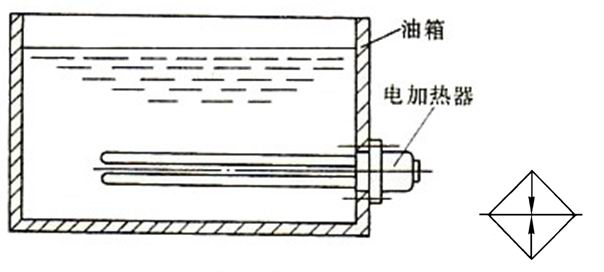

  油箱中温度应保证在30~50℃。最高温度不超过65℃，最低温度不应低于15℃。对高压系统，油温不应超过50℃。因此，要设置热交换器（主要是指冷却器和加热器）。

            （热交换器.动画演示）

    7.5. 压力表

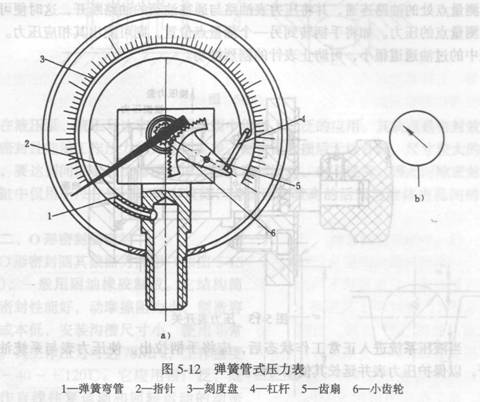

• 压力表是用来观察和测量液压系统的压力。最常用的是弹簧管式压力表。

• 精度等级的数值含义：精度等级的数值是压力表最大误差占量程（表的测量范围）的百分数。
• 压力表的使用：1）被测压力不应超过表量程的3/4，

 2）必须直立安装，

 3）接入压力管道时，应通过阻尼小孔。

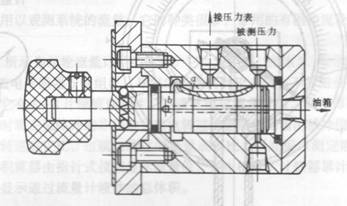

    7.6、压力表开关

 1、作用：用以接通或断开压力表与油路的通道。压力表中的过油通道很小，可防止压力表针的剧烈摆动。

 2、压力表开关的使用：当液压系统进入正常工作后，应使压力表处于关闭状态。

     7.7 油管及管接头

 1、油管种类很多，主要有以下几种。

（1）钢管

  常用冷拔无缝钢管；要求防腐蚀、防锈的场所，可选用不锈钢管；超高压系统，可选用合金钢管。

（2）纯铜管

   纯铜管可承受10Mpa的压力。

（3）橡胶软管

  分高压和低压两种。高压软管由耐油橡胶夹钢丝编织网制成。其承受压力可达42MPa。低压软管由耐油橡胶夹帆布制成，其承受压力一般在1.5MPa以下。

（4）尼龙管

  为乳白色半透明新型油管，其承压能力可达8MPa。

（5）耐油塑料管

  其使用压力不超过0.5MPa，只作回油管和泄油管用。

 2、管径选取：

     （mm）

  油管中的允许流速：对吸油管可取0.6～1.5m/s，流量大时取较大值；对压油管可取2.5～5m/s；回油管取1.5～2m/s。

 3、油管壁厚，按下式计算：

    式中：n—安全系数，取4—8。

        --管道材料的抗拉强度。

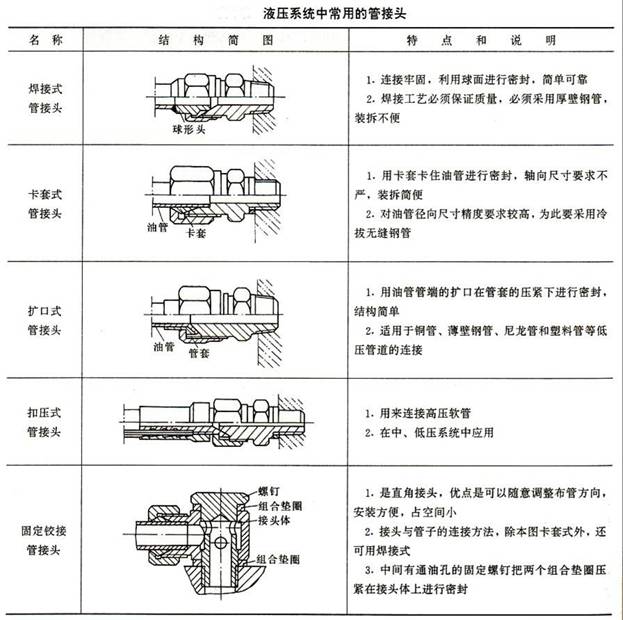

 4、管接头是油管与油管、油管与液压元件间的可拆卸连接件。

（1）管接头种类很多，按接头通路、方向分，有直通、直角、三通、四通、铰接等形式；按其与油管的连接方式分，有管端扩口式、卡套式、焊接式、扣压式等。



                                                            [编著：曾保国]
