辅助装置包括：管件、滤油器、测量仪表、密封装置、蓄能器、油箱等。

    7.1 蓄能器

 1、作用

   储存油液的压力能。

 2、种类

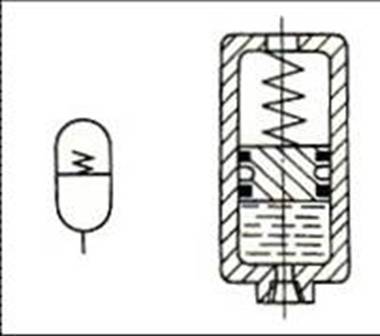

                 弹簧式


                       皮囊式

  3、应用

 1）短时大量放油。

   如果液压系统在一个工作循环中，只在很短的时间内大量用油，便可采用蓄能器作为辅助油源。在系统不需大量油液时，可以把液压泵输出的多余压力油储存在蓄能器内，到需要时再由蓄能器快速释放给系统。这样，既满足系统的最大流量的要求，又使液压泵的容量减少，电机功率减小，从而节约能耗并降低温升。

 2）维持系统压力

  主要用于压力机或机床夹紧装置的液压系统。在实现保压时，由蓄能器将储存的压力油液供给系统，补偿系统泄漏，使系统在一段时间内维持系统压力。

 3）应急能源

  在液压泵由于停电或故障停止向系统提供油液的情况下，蓄能器充当应急能源，可避免油源突然中断所造成的机件损坏。

 4）减小液压冲击

  蓄能器能吸收系统在液压泵突然启动或停止、液压阀突然关闭或开启、液压缸突然运动或停止时所出现的液压冲击，也能吸收液压泵工作时的压力脉动。

  7.2 过滤器

 1、作用：过滤污物。滤除混在液压油中的杂质，使进到系统中去的油液的污染度降低，保证系统能正常工作。

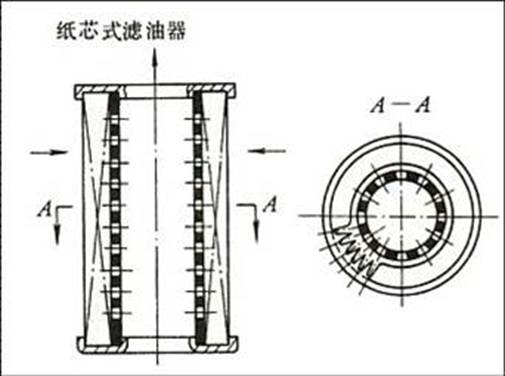

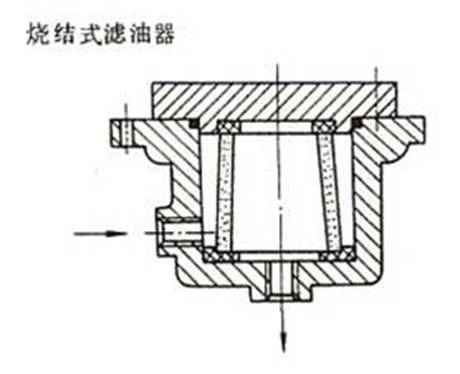

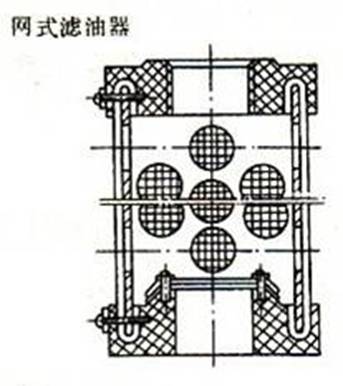

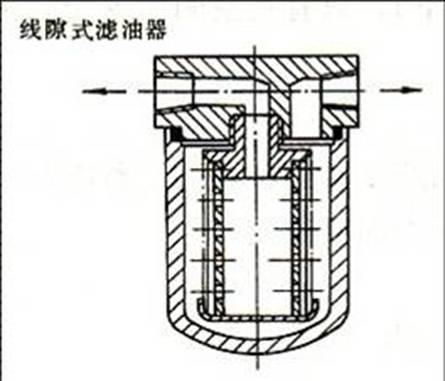

 2、常见的过滤器


                  （过滤器.动画演示）

 3、过滤器的选用

   过滤器应根据液压系统的技术要求，按过滤精度、通流能力、工作压力及温度等条件来选定其型号。

   选用过滤器时，要考虑下列几点：

（1）过滤精度应满足预定要求；

（2）具有较高的流通能力。一般说来，过滤器的过滤精度愈高，其流通能力就愈低；

（3）滤芯具有足够的强度，不因油液压力的作用而损坏。

 4、安装位置：

1) 安装在液压泵的吸油管路上；2）安装在压力油管路上；3）安装在回油管路上。

 5、滤油器的职能符号



                                                            [编著：曾保国]
