6.4.1 概述

 1、作用：控制流量，调节执行元件的运动速度。

  依靠改变阀口通流面积(节流口局部阻力)的大小或通流通道的长短来控制流量，从而实现执行元件所要求的运动速度。

 2、类型：普通节流阀、调速阀、单向节流阀、单向调速阀等。

   6.4.2 节流阀

 1、影响流量稳定性的因素

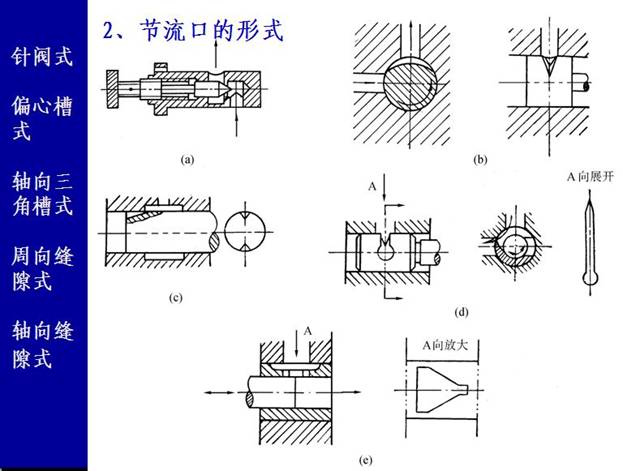

 ※节流口通常有三种基本形式:薄壁小孔、细长小孔和短孔。

   为保证流量稳定，节流口的形式以薄壁小孔较为理想。

(1)压差对流量的影响。

(2)温度对流量的影响。

(3)节流口的抗堵塞性。

     6.4.3 普通节流阀

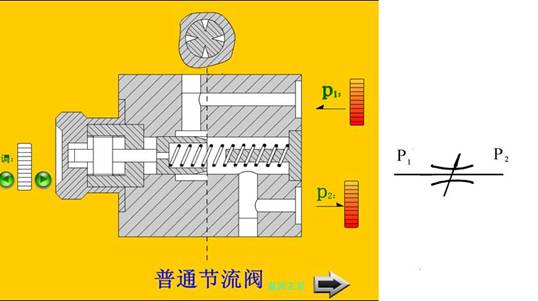

 1、结构及工作原理(轴向三角槽式)

                        (调速阀工作原理动画演示)

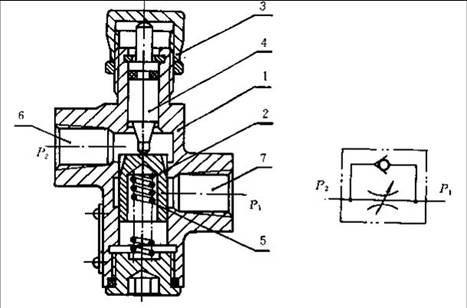

    6.4.4 单向节流阀

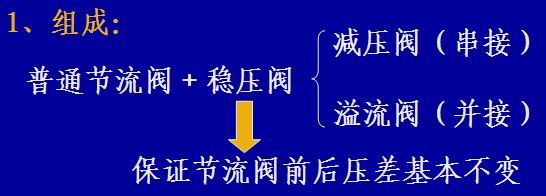

    6.4.5 调速阀

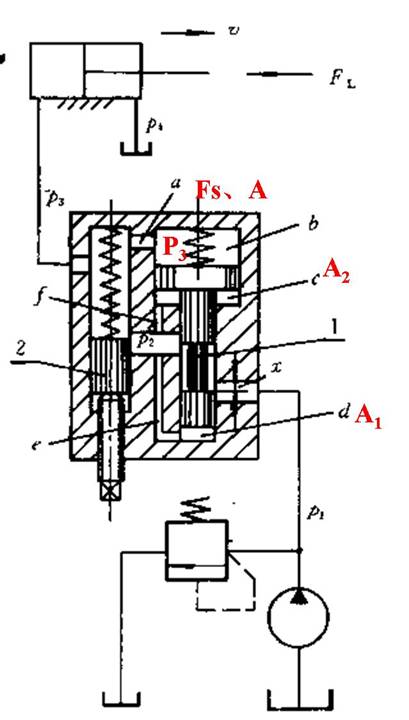

 2、结构及工作原理：


   减压阀阀芯受力平衡方程：

    　　即：

  因为弹簧刚度较低，且工作过程中减压阀阀芯位移很小，可以认为Fs基本保持不变。故节流阀两端压力差p2 -p3也基本保持不变，这就保证了通过节流阀的流量稳定。

  分析：

 （1）阀芯稳定工作时：

（2）当负载

     减压阀芯下移

      流量基本保持不变。

 3、职能符号

  详细职能符号：

  简化职能符号：



                                                            [编著：曾保国]
