1、作用

（1）减压：降低液压系统某支路（控制油路、夹紧回路、润滑回路等）的压力。

（2）稳压：稳定液压系统某支路的压力。

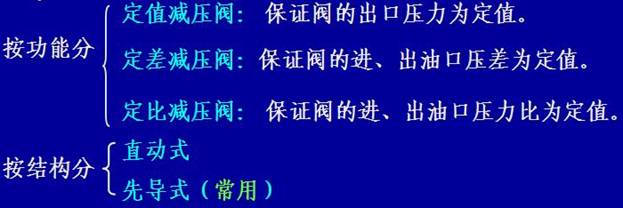

 2、类型


 3、先导式定值减压阀结构及工作原理

（1）结构

   先导调压部分：给定阀的出口压力值。

　　主阀部分：通过主阀芯上下移动，调节减压孔口节流损失，保证出口压力恒定。

（2）工作原理：

 a. 减压：

 b. 稳压：阀芯稳定工作时，

   若增大，等式左边大于右边，阀芯上移，阀口开度减小，增加，而，从而降低。

 4、职能符号：

 5、先导式减压阀和先导式溢流阀的不同之处：

①减压阀保持出口压力基本不变，而溢流阀保持进口处压力基本不变。

②在不工作时，减压阀进、出油口互通，而溢流阀进出油口不通。

③为保证减压阀出口压力调定值恒定，先导阀弹簧腔需通过泄油口单独外接油箱；而溢流阀的出油口是通油箱的，所以它的导阀弹簧腔和泄漏油可通过阀体上的通道和出油口相通，不必单独外接油箱。

    6.3.4 顺序阀

 1、作用：

  利用油路本身的压力变化来控制阀口开启，达到油路通断，实现执行元件的顺序动作，它一般不控制系统压力。

 2、类型：

 3、结构与工作原理：

 1、内控式顺序阀

  结构：出油口接二次油路，有单独泄油口。

  工作原理：当进口压力的作用力 < 弹簧的作用力时,进出口不通；

  当进口压力的作用力> 弹簧的作用力时,进出口接通。

  特点：内部控制，外部泄油。

  职能符号：

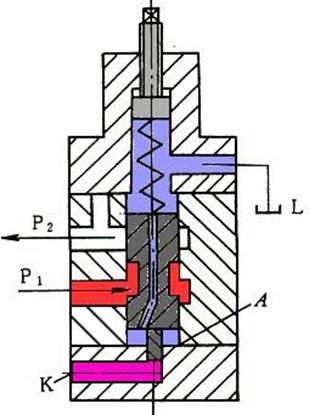

  2、外控式顺序阀

   结构：带外控制油口。

   工作原理：pK < ps ,不通；

           pK > ps ,进出口接通。

   特点：外部控制，外部泄油。

   职能符号：

  3、单向顺序阀

   单向顺序阀是由单向阀和顺序阀组成的复合阀。

   单向顺序阀，当压力油从进油口P1流进时，顺序阀起作用；当压力油从出油口P2反向流进时，只能从单向阀通过，顺序阀不起作用。

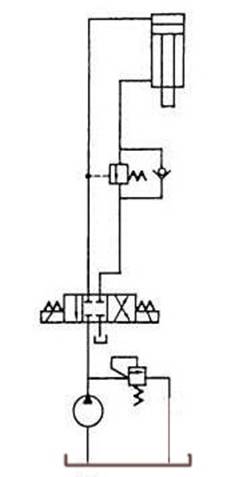

   立式液压缸装置往往因自重而自行下滑。为了防止这种现象的发生，常采用单向顺序阀来作平衡配重，如图所示。顺序阀的调定压力在液压缸的下腔形成液压阻力来平衡活塞等的自重。使之不能自行下滑。

  4、先导式顺序阀和先导式溢流阀的不同之处：

(1)溢流阀的进口压力在通流状态下基本不变。而顺序阀一般不控制系统压力。

(2)溢流阀为内泄漏，而顺序阀需单独引出泄漏通道，为外泄漏。

(3)溢流阀的出口必须回油箱，顺序阀出口可接负载。

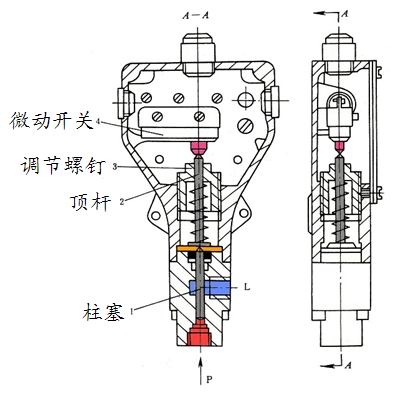

   6.3.5 压力继电器

  压力继电器是一种将油液的压力信号转换成电信号的电液控制元件。

  作用：利用系统中压力变化，控制电路的通断。

  工作原理：

          p > ps ,微动开关闭合，发出电信号。

          p < ps ,微动开关断开，电信号撤销。

  职能符号：

  应用：1.控制电磁阀动作。

 2.控制系统压力，出故障时，自动停车。

                                                            [编著：曾保国]
