1、作用：用来控制液压传动系统中油液的压力，以满足执行元件所要求的力和转矩。

 2、类型：溢流阀、减压阀、顺序阀、压力继电器等。

 3、共同点：利用作用在阀芯上的液压力和弹簧力相平衡的原理工作。

    6.3.1 溢流阀

 1、类型：直动式、先导式，组合式。

 2、作用：

（1）在不断溢流过程中保持系统压力恒定，起稳压和溢流作用；

（2）防止液压系统过载，起安全保护作用。

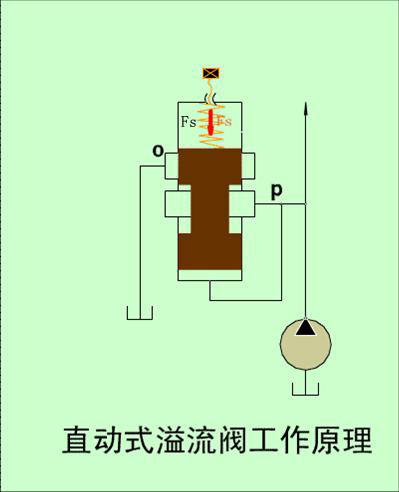

 3、直动式溢流阀

（1）工作原理：直接利用液压力与弹簧力相平衡，以控制阀芯的启闭动作，从而保证进油口压力基本恒定。

    ①=时，阀芯不动，溢流阀关闭；

  ②当pAFs，阀芯上移，溢流阀打开溢流。此时：

  压力p能稳定在调定值附近：

  进油口压力增大，阀芯往上移动，溢流开口增大，溢流量增大，进油口压力就减少；进油口压力一减少，阀芯就往下移动。这样就维持一个平衡。

（2）特点

 ①阀芯所受的液压力全靠弹簧力平衡，故当系统压力很高时，弹簧必须很硬，导致结构笨重，调压不轻便。一般用于压力小于2.5MPa的低压系统中，作安全阀或背压阀使用。

 ②由于惯性或负载的变化，导致出油口流量的变化，即开口度h的变化，由于k很大，所以p不稳定，稳压精度差；

 ③结构简单、便宜，但工作时易产生振动和噪音。

（3）职能符号：

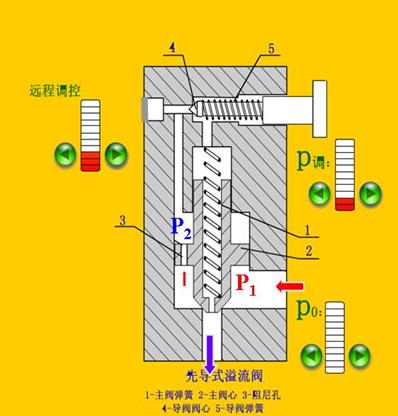

  4、先导式溢流阀

（1）结构：由先导阀和主阀两部分组成。先导阀是调压部分。

（2）工作原理：

  利用主阀芯上下两端液体压力差与弹簧力相平衡的原理来进行压力控制。

 ①当锥阀关闭；

　　此时，，即，主阀芯关闭不溢流，且主阀弹簧很软就能保证主阀芯关闭；

 ②当压力增大至，锥阀打开，一小部分油液自阻尼小孔流回油箱；由于阻尼下降，，当差增大至时，主阀芯打开溢流；

 ③稳定工作时，

  由于锥阀弹簧压缩量很少，主阀弹簧很软，即k很小，所以，当阀的开度变化时，压力变化小，稳压精度高。

（3）特点：

 ①因为锥阀作用面积很小，即使压力很高，弹簧刚度仍不大，调压轻便；

 ②因为主阀弹簧很软，因此溢流量变化时，压力波动小。静态特性好；

 ③能适应各种不同的调压范围的要求；

 ④主阀芯采用锥面阀座式结构密封，没有搭合量，动作灵敏。

（4）职能符号：

  5、溢流阀的应用场合

1、起稳压和溢流作用（阀口常开）

2、起安全保护作用（阀口常闭）

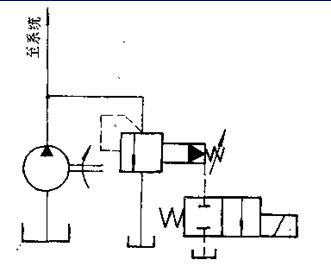

3、起卸荷作用

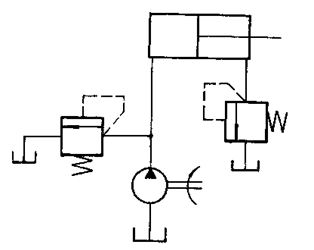

4、作背压阀使用

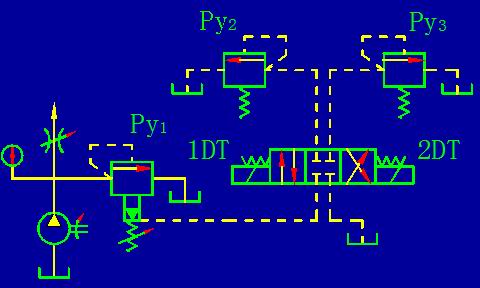

5、可实现多级调压和远程调压



                                                            [编著：曾保国]
