6.1 概述

 1. 液压控制阀：是液压系统中控制油液压力、流量及流动方向的元件。


 2. 液压阀的分类

（1）、按用途，可分为：方向控制阀、压力控制阀和流量控制阀。（组合式）。

（2）、按安装连接方式，可分为：螺纹式（管式）连接、板式连接、法兰式连接、叠加式连接、插装式连接。

（3）、按操纵方式分：手动和脚踏、机动、电动、液动、电液动等。

 3、阀的规格用进、出油口的名义通径Dg表示，单位：mm.。
  Dg相同的阀，其阀口的实际尺寸不一定完全相同。

 4、液压阀的共性问题：

（1）在结构上，所有的阀都有阀体、阀芯（转阀或滑阀）和驱使阀芯动作的部件（如弹簧、电磁铁）组成。

（2）在工作原理上，所有阀的开口大小，阀进、出口压差以及流过阀的流量之间的关系都符合孔口流量公式，仅是各种阀控制的参数各不相同而已。

 5、液压阀的基本要求：

（1）动作灵敏，使用可靠，工作时冲击和振动小。

（2）油液流过时压力损失小。

（3）密封性能好。

（4）结构紧凑，安装、调整、使用、维护方便，通用性大。

      6.2 方向控制阀

  类型：单向阀、换向阀

    6.2.1 单向阀

  类型：普通单向阀、液控单向阀

 1、普通单向阀

(1) 作用：只允许油液沿一个方向流动，不允许油液反向倒流（起止回作用）。

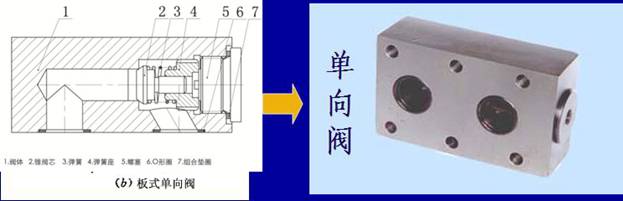

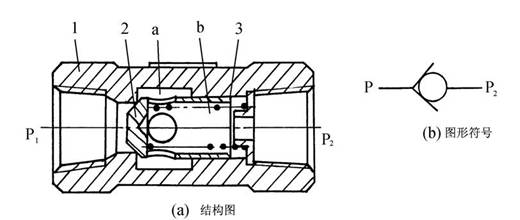

(2) 结构与工作原理：

（注：单向阀的弹簧的刚度较小。如果采用刚度较大的弹簧，便可做背压阀用。）

   对单向阀的性能要求：

（1）正向导通时，压力损失要小；

（2）反向截止时，密封性要好。

 2、液控单向阀

 （1）作用：

（a）起止回作用；

（b）必要时解除逆止，允许油液反向通过。

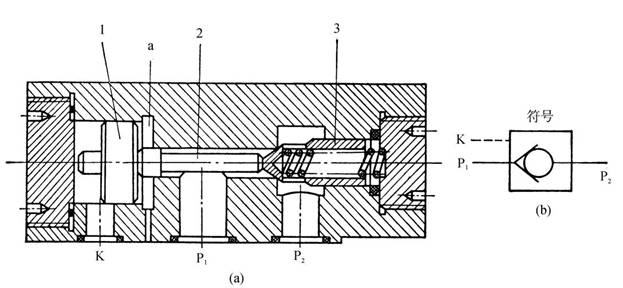

 （2）结构与工作原理：

  液控单向阀有普通型和带先导卸荷阀芯两种。

       (液控单向阀工作原理.动画演示)

  3、单向阀用途

（1）止回作用：安装在泵的出口。

（2）作背压阀用:防止液压缸前冲或爬行，使系统工作平稳。

（3）作锁紧装置用：起重机支腿、夹紧回路等。

（4）作复合阀使用：单向节流阀、单向顺序阀、单向减压阀、单向调速阀等。

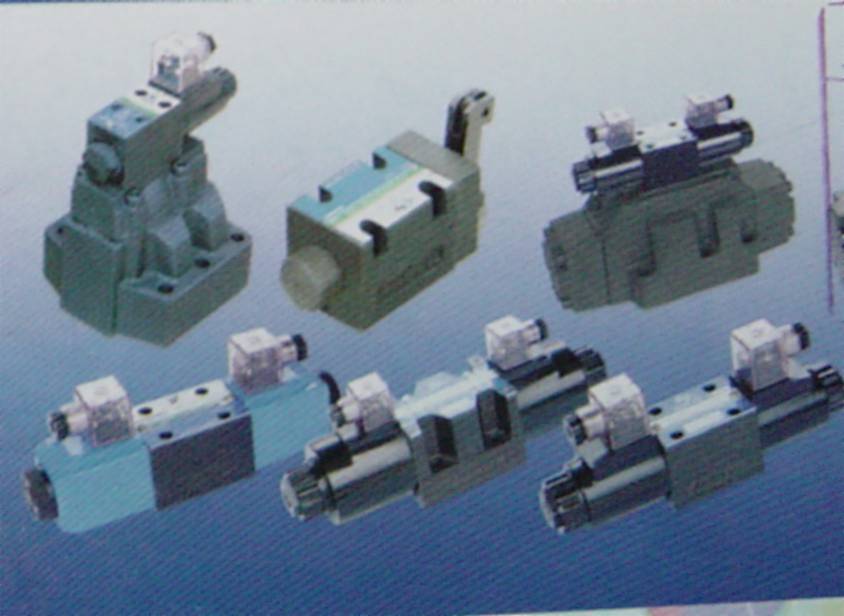

      6.2.2 换向阀

 1、作用

  利用阀芯相对于阀体间的相对位置改变，使油路接通、关断，或改变油流的方向，从而使液压执行元件启动、停止或变换运动方向。

 2、对换向阀的性能要求

（1）油液导通时压力损失要小；

（2）油液断开时泄漏要小；

（3）阀芯换位时操纵力要小。

 3、分类

  按阀芯的形状分类：有滑阀式、转阀式两种。

　按阀的安装方式分类：管式、板式、法兰式。

　按操纵方式分类：手动、机动、电动、弹簧控制、液动、液压先导控制、电液动等。

 4、换向阀工作原理


（1）换向阀的“通”和“位”。

  位：为改变液流方向，阀芯相对于阀体不同的工作位置数（二位、三位），一个“□”表示一个位。

  通：换向阀与液压系统油路相连的主油口数（二通、三通、四通、五通），在一个“□”内，“↑”或“⊥”与方框的交点数。

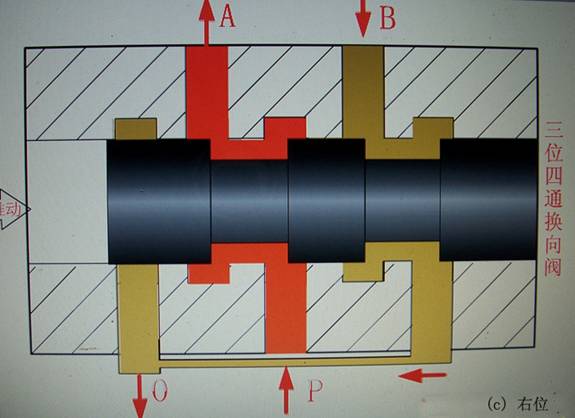

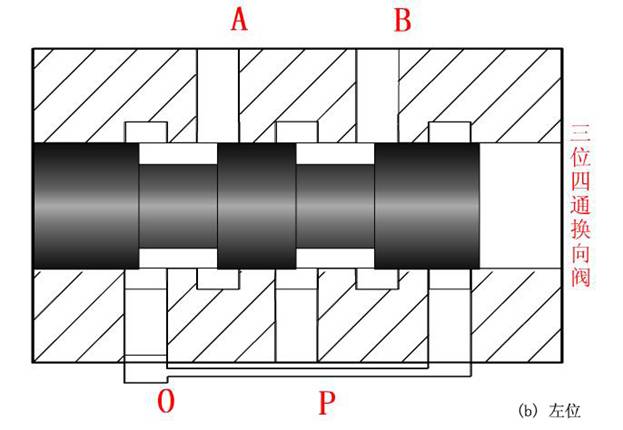

（2）工作原理

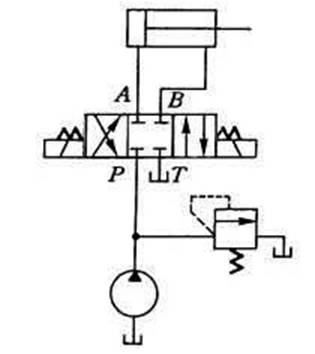

  以三位四通阀为例。

　　　　　　　　　　　　　　　　　　　　（动画演示）
