液压泵，是液压系统的动力元件，是将输入的机械能转换为液体的压力能的能量转换装置。

   4.1.1 工作原理

  1）如图4－1所示。

    液压泵是通过密封容积的变化完成吸油和压油的工作过程，又称为容积式液压泵。
                （点击此处，观看液压泵工作原理动画演示）

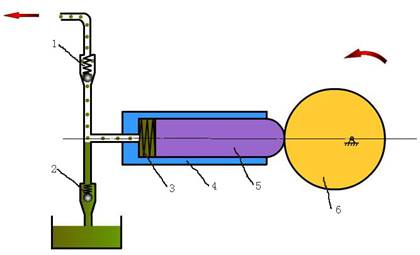

　　　　　　　　　　　　图4－1　液压泵工作原理

         1、2－单向阀　3－弹簧　4－缸体　5－柱塞　6－偏心轮

   液压泵必须具有密闭容积及密闭容积的交替变化，才能吸油和压油，而且在任何时候其吸油腔和压油腔都不能互相连通。

  2）吸油腔的压力取决于吸油高度和吸油管路的阻力。吸油高度过高或吸油管路阻力太大，会使吸油腔真空度过高而影响泵的自吸能力。压油腔的压力取决于外负载和排油管路、元件等的压力损失；从理论上讲排油压力与流量无关。

  容积式泵的理论流量取决于泵的几何尺寸和转速，而与排油压力无关。除去泄漏和压缩量后的流量，称为泵的实际流量。由于排油压力要影响泵的内泄漏量和压缩量，因此液压泵的实际流量要受到排油压力的一定影响。

    4.1.2 分类：

 1) 分类

   2）、液压泵的图形符号

    4.1.3 主要性能参数

  1）液压泵的压力

 a. 工作压力

   液压泵工作时，输出油液的实际压力，称为工作压力。其数值取决于负载的大小。

 b. 额定压力

   液压泵在正常条件下，连续运转允许达到的最高压力。又称为铭牌压力。

  2）排量和流量

 a. 排量V：

    在没有泄漏的情况下，泵轴转过一转时所能排出液体的体积。

 b. 理论流量

    在没有泄漏的情况下，泵单位时间内所输出油液的体积。

  c. 实际流量

    泵在单位时间内实际所输出油液的体积。

  d. 额定流量

    泵在额定转速和额定压力下，输出的实际流量，称为额定流量。

  3）液压泵的功率

 a. 液压功率，等于液体的压力与液体流量的乘积。

 b. 泵的输入功率，也就是电动机的功率。

 c. 泵的输出功率

   4）液压泵的效率

 a. 容积效率：泵的实际流量与理论流量之比。

 b. 机械效率

　液压泵内相对运动件间产生的摩擦损失和液体流过泵内通道引起的压力损失，所造成的转矩损失称为机械损失。泵的理论输出功率与输入功率之比，称为机械效率。

 c. 总效率

      是泵的输出功率与输入功率之比，即：

    5）电动机功率计算

     电动机的功率，就是液压泵的输入功率。


                                                            [编著：曾保国]
