MOOG伺服阀典型故障介绍(4)

      控制电路部分
  1.电源极性接反；
  2.输入信号与电压超过额定值的25％；

  3.线路板密封受损，造成渗漏，破坏绝缘。

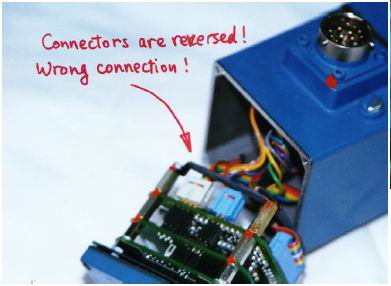

     错接电源造成的电缆及电源模块损坏:

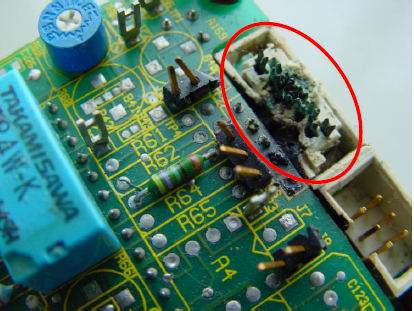

电源接错所造成的损坏:

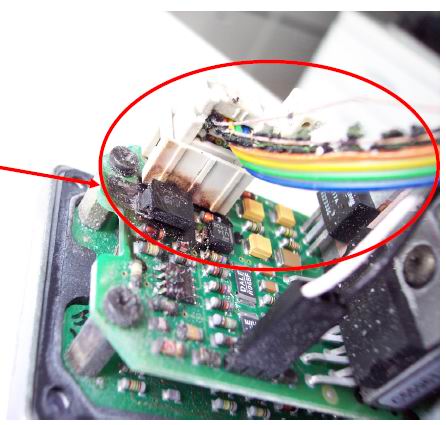

输入模块？？损坏:

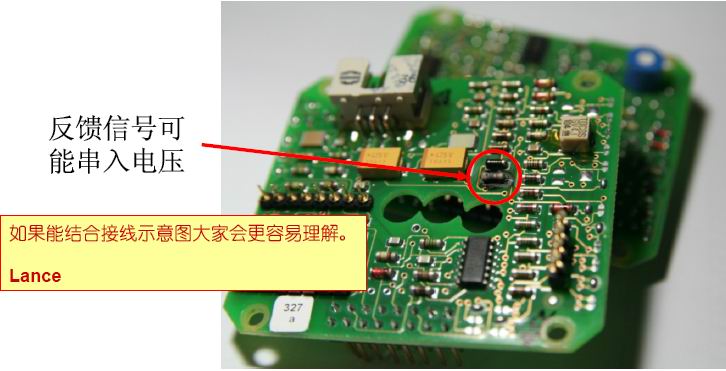

反馈信号可能串入电压:

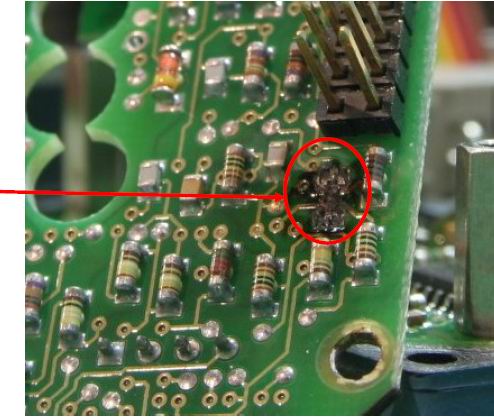

输入阻抗受损，输入信号有其它杂波干扰:

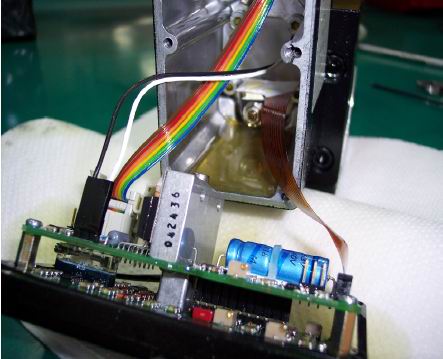

密封损坏使污染物渗入控制电路部分:

    注意：
        非特殊情况请勿拆装。

      伺服系统维护保养
   伺服系统使用寿命的长短及性能是否可靠与其使用和维护的合理性密切相关。
   如果您想让您的设备无故障地运行, 必须注意了解所用产品的资料:
  ●伺服阀的安装及使用说明
  ●产品的技术参数

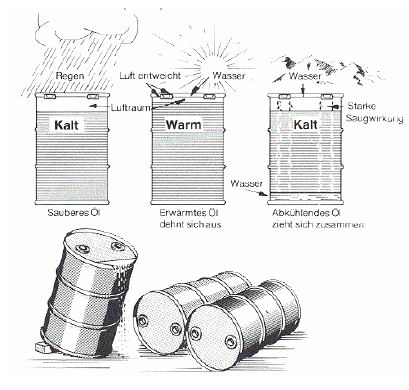

      保持伺服系统的清洁:
  保持伺服阀及阀块的清洁，注意油液的各项理化指标（粘度、含水量、污染程度等）。
  加油时必须经过过滤器, 最好是经过液压系统自身的过滤器进行加油, 或利用移动式, 带有精密过滤器的滤油小车。

   在拆卸旧阀前应将阀周围仔细清洗干净，若暂时没有备用阀则必须用专用盖板将油口封住。
       伺服阀的安装和更换:
  使用高强度螺栓，各螺栓的紧固力矩均匀一致。
  远离各种电机、强磁场等强干扰源。采用屏蔽电缆。
  在现场请勿进行任何分解及清洗、维修作业。
  系统中的过滤器请注意定期更换，并使用合适的过滤精度和通流量。
  在拆卸旧阀前应将阀周围仔细清洗干净，若暂时没有备用阀则必须用专用盖板将油口封住。
       点检准备:
  - 油液清洁了吗?
  - 过滤器的精度与系统要求的一致吗?
  - 过滤器的进出口接的对吗?
       编制维修手册:
  - 记录新备件的初使参数
  - 记录PLC系统中关于伺服阀的参数
  - 记录故障起因及解决办法
  - 记录伺服系统的更换周期
      伺服阀的维修
      穆格对伺服阀提供原厂专业维修保养
   MOOG的维修步骤
   □测试
   □分析故障及判断损坏零部件
   □报价及征求客户确定
   □分解、清洗、组装
   □调试
   MOOG承诺维修后的伺服阀具有和新阀一样的性能，MOOG对所维修部位实施一年保修。
