液压与气动--防尘圈

五、防尘圈

   在液压缸中，防尘圈被设置于活塞杆或柱塞密封外侧，用以防止在活塞杆或柱塞运动期间，外界尘埃、砂粒等异物侵入液压缸，从而引起密封圈、导向环和支承环等的损伤和早期磨损，并污染工作介质，导致液压元件损坏。
      5.1 普通型防尘圈
   普通型防尘圈呈舌形结构，如图5-24所示。分为有骨架式和无骨架式两种。

   普通型防尘圈的工作条件：
工作速度：不大于1m/s；
工作温度：-30 ~ +110℃；
工作介质：石油基液压油和水包油乳化液。
      5.2 2型Turcon防尘圈
   2型Turcon防尘圈包含一个用Turcon材料制作的防尘圈和一个作为弹性施力元件的O形密封圈。防尘圈的截面形状及其接触应力分布，如图5-25所示。

   O形密封圈的弹性确保防尘唇均匀地紧贴在滑动表面上，从而使防尘圈起到了刮尘的作用。
   由于Turcon是一种极为耐磨、并经过特殊改进的聚四氟乙烯材料，其固有刚度高，因此防尘圈即使在苛刻条件下使用也不会变形。
   防尘圈的工作速度不大于1.5m/s，工作温度-54~+200℃（取决于O形密封圈材质）。
   2型Turcon防尘圈的优点是：
   安装空间小，沟槽结构简单。起动时，无爬行和粘滞现象。即使在有难对付的杂质和冰的情况下，也具有良好的防尘效果。耐磨性好，使用寿命长。

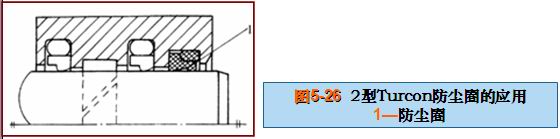

   2型Turcon防尘圈的应用实例如图5-26所示。

       5.3 旋转轴用防尘圈

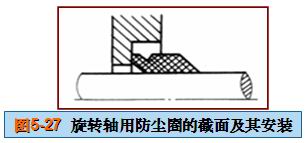

   旋转轴用防尘圈是一种用于旋转轴端面密封的防尘装置，其截面形状和安装情况如图5-27所示。

   防尘圈的密封唇缘紧贴轴颈表面，并随轴一起转动，由于离心力的作用，斜面上的尘土等异物均被抛离密封部位，从而起到防尘和密封作用。
   旋转轴用防尘圈的特点是：
   结构简单、装拆方便、防尘效果好；不受轴的偏心、振摆和跳动等影响；对轴无磨损。
