液压锥阀的有限元分析及优化设计(3)

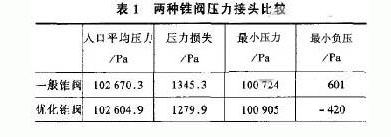

  (4)定量分析压力损失两种锥阀的压力损失比较如表1所示。

   由表1定量的得出优化锥阀降低了压力损失，由于流体在流动时必然会产生能量损失，因此完全消除压力损失是不能的，只有尽可能地减少损失，优化其性能。同时优化锥阀还提高了阀腔内的最小负压值，因而缓解了气蚀现象。这都有利于提高阀的性能。

    四. 结束语

    本文通过对液压锥阀的三维有限元分析，对锥阀阀心进行了优化设计，降低了压力损失，提高了能量利用率。可视化的分析过程的结果为合理设计液压阀阀流道结构提供了理论依据，对其它的液压阀的设计及优化有一定的参考意义。本文仅是有限元法在液压机械应用中的一个实例，如何更充分地将CAD,CAF等先进技术手段应用到工程设计工作中来，已是未来的发展趋势。
