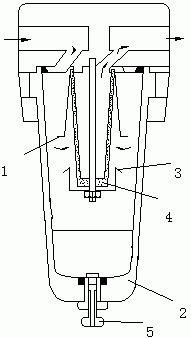

图 3.40   分水滤气器结构

1-旋风叶子；2-存水杯；3-挡水板；4-滤芯；
5-手动排水阀

     1.  分水滤气器
    分水滤气器的作用是滤去空气中的灰尘和杂质，并将空气中的水分分离出来。
    （1）工作原理
    分水滤气器的结构原理如图3.40 所示。压缩空气从输入口进入后被引进旋风叶子1，旋风叶子上冲制有很多小缺口，迫使空气沿切线方向产生强烈的旋转，使混杂在空气中的杂质获得较大的离心力。从气体中分离出来的水滴、油滴和灰尘沿水杯2的内壁流到水杯的底部，并定期从排水阀5放掉。进来的气体经过离心旋转后还要经滤芯4的进一步过滤，然后从输出口输出。挡水板3是为防止杯中污水被卷起破坏滤芯的过滤作用而设置的。
    （2）主要性能指标
     ① 过滤度    指允许通过的杂质颗粒的最大直径，可根据需要选择相应的过滤度。
     ② 水分离率    指分离水分的能力，定义为:


 式中,φ₁和φ₂分别是分水滤气器前、后空气的相对湿度。 规定分水滤气器的水分离率不小于65%。
     ③ 流量特性    表示一定压力的压缩空气进入分水滤气器后，其输出压力与输入流量之间
  的关系。在额定流量下，输入压力与输出压力之差不超过输入压力的5%。
