液压与气动--快速回路

快速回路

差动连接		当手动换向阀处于左位时，液压缸为差动连接，活塞快速向右运行。设液压泵供给液压缸的流量为Q，液压缸无杆腔和有杆腔的有效作用面积分别为A1和A2，则液压缸活塞的运动速度为: v=Q/(A1-A2)
自重补油		垂直安装的液压缸，与活塞相联接的工作部件的质量较大时，可采用自重补油快速回路。当换向阀处于右位时，若活塞下降所需流量大于液压泵的供油量，液压缸上腔呈现负压，液控单向阀1打开，辅助油箱2里的油液补入液压缸上腔，活塞快速下行。当接触工件后，液压缸上腔压力升高，液控单向阀1关闭，开始工作行程。用单向节流阀4来调节活塞快速下行时的速度.
增速缸		当换向阀A处于左位时，液压泵只向增速缸的Ⅰ腔供油，因其有效面积较小，因而活塞快速向右运动。此时，液压缸的Ⅱ腔经二位三通电磁阀B从油箱自吸补油。当活塞快速运动到设定位置时，行程开关发信号，使二位三通电磁阀B通电，使液压泵输出的液压油同时进入Ⅰ、Ⅱ腔，此时，Ⅱ腔活塞的有效作用面积增大，实现慢速进给.

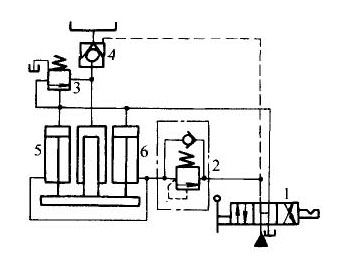

辅助缸		此回路在大中型液压机液压系统中普遍使用。当三位四通手动阀1处于右位时，压力油直接进入有效作用面积较小的辅助缸5和6的上腔，(因快速运动时，负载压力较小，因而顺序阀3关闭)，使主缸和辅助缸的活塞同时快速下降。主缸上腔经液控单向阀4自高位油箱自吸补油。当接触工件后，工作压力升高到顺序阀3的设定压力时，顺序阀打开，压力油同时进入主缸和辅助缸，实现慢速压制工况.
高低压双泵		系统工作时，因外载荷较小，卸荷阀2关闭，低压大流量泵3和高压小流量泵1同时向液压缸供油，实现快速。工进时，小泵工作，大泵卸荷，可减少功率损失.
变量泵		变量泵的输出流量随载荷变化而变化，当系统快速工作时，因载荷较小，泵处于最大摆角状态，输出较大流量，满足快速要求.
蓄能器		电磁换向阀处于中位时，蓄能器充油；当换向阀处于左位时，液压泵和蓄能器同时向液压缸供油，实现快速进给.
