第6章方向阀与方向控制回路(1)

          第6章方向阀与方向控制回路
  ●方向控制阀: 控制液压系统中油液流动的方向或液流的通与断。
  单向阀
  换向阀
  ●方向控制回路: 利用控制进入执行元件液流的通、断及改变流动方向来实现工作机构启动、停止或变换运动方向的回路
  锁紧回路
  换向回路
  ▲单向阀

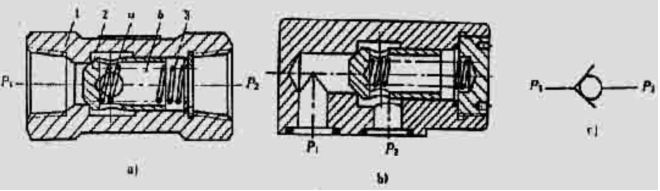

  普通单向阀: 仅允许油液按一个方向流动而反方向截止，故又称止回阀。

  开启压力:0.035~0.05MPa
  背压阀: 0.2~0.6MPa

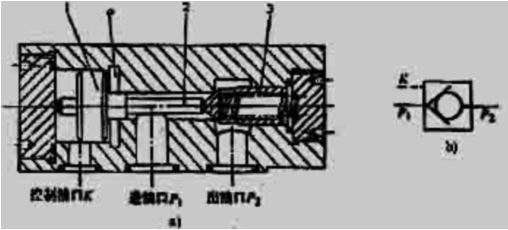

  液控单向阀:

  控制油口K处的压力不应低于主油路压力的30%~50%
  双向液压锁:

  ▲换向阀
  工作原理:利用阀芯和阀体的相对运动,使油路接通、关断或变换油流的方向，从而实现液压执行元件及其驱动机构的启动、停止或变换运动方向。
  分类: 按操作方式分：手动换向阀、机动换向阀（亦称行程阀）、电磁换向阀、液动换向阀和电液换向阀等。
  按阀芯工作时在阀体中所处的位置和换向阀所控制的通路数不同分：二位二通换向阀、二位三通换向阀、二位四通换向阀、三位四通换向阀等。
  按阀的安装方式分：管式（亦称螺纹式）换向阀、板式换向阀和法兰式换向阀等。
  按阀的结构形式分：滑阀式换向阀、转阀式换向阀和锥阀式换向阀等。

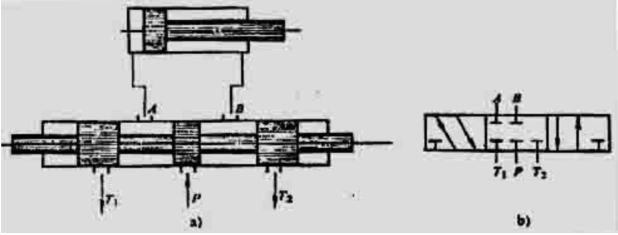

  换向阀的工作原理：

   换向阀的换向功能主要由阀的工作位置数和由它所控制的通路数所决定。
  换向阀的图形符号：
  方格数即“位”数，三格即三位。
  箭头表示两油路连通，但不表示流向。“⊥”表示油路不通。在一个方格内，箭头或“⊥”符号与方格的交点数为油路的通路数，即“通”数。
  每个换向阀都有一个常态位（即阀芯在未受到外力作用时的位置）。在液压系统图中，换向阀的符号与油路的连接一般应画在常态位上。
     换向阀 = 操纵方式 + 位和通路

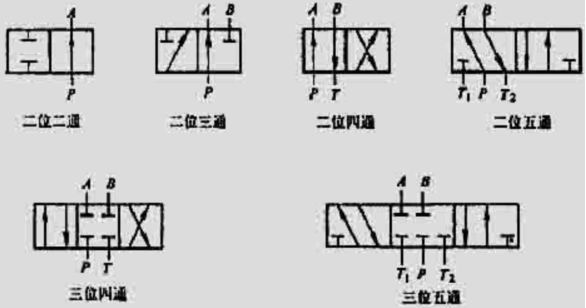

  换向阀的位和通路符号:

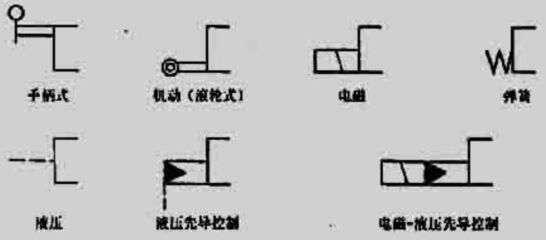

换向阀操纵方式符号:
