本练习的任务是利用现有的文件，通过展开圆锥面并结合曲面建模技术完成如图2-65所示的零件。必要时使用数值连结和方程式实现设计意图。

             图2-65 圆锥面展开

  1.绘制零件

  绘制零件，如图2-66所示，零件中包含拉伸、抽壳和切除特征。切除特征用于将圆锥面切除一个缝隙，这样才能展开圆锥面。

            图2-66 “ConeUnroll”零件

  2.插入折弯

  选择下拉菜单的【插入】|【钣金】|【折弯】命令，如图2-66所示，选择圆锥面开口部分的边线作为“固定面”，展开圆锥面。

  3.展开零件

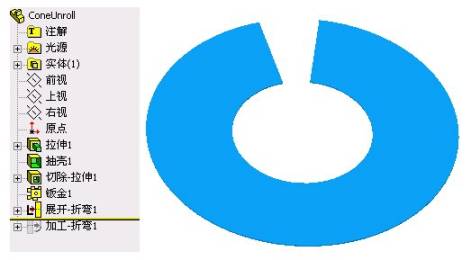

  使用退回控制棒将零件退回到“加工-折弯1”特征以前，如图2-67所示。

                图2-67 展开零件

  4.新建草图

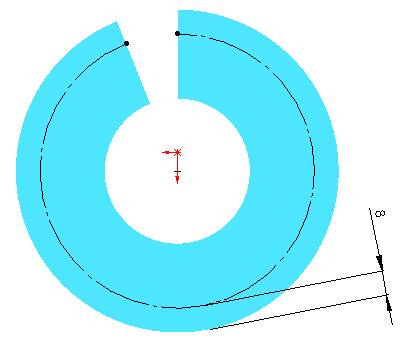

  选择展开零件的外表面新建一幅草图，如图2-68所示，等距模型的外轮廓，并使用“作为构造线”属性建立一条中心线圆弧。

               图2-68 新建草图

  5.草图文字

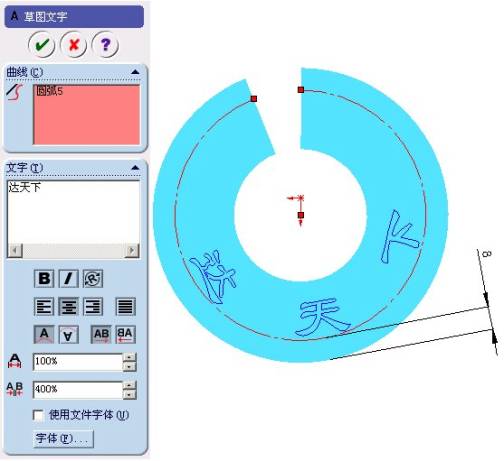

  选择中心线，然后选择下拉菜单的【工具】|【草图绘制实体】|【文字】命令，如图2-69所示。

 (1) 输入文字“达天下”

 (2) 设置字体为“隶书”，字高为“18mm”

 (3) 设置字间距为400%。

             图2-69 草图文字

  6.文字拉伸切除

  使用草图建立一个“与厚度相等”的拉伸切除特征，如图2-70所示。

        图2-70 拉伸切除

  7.折叠零件

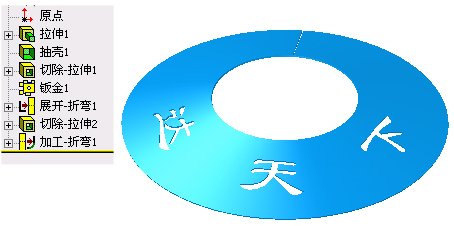

  单击【钣金展开】按钮 重新折叠零件，如图2-71所示。所建立文字的切除均为垂直于圆锥面方向。

            图2-71 折叠零件

  8.等距曲面

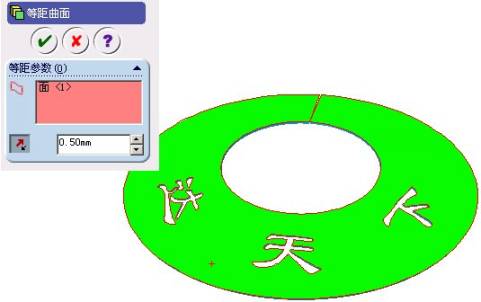

   如图2-72所示，选择圆锥面外侧的面，建立一个等距曲面。设置等距距离为0.5mm，注意建立的等距曲面位于圆锥面内部，必要时单击【反向】按钮。

                图2-72 等距曲面

  9.隐藏实体

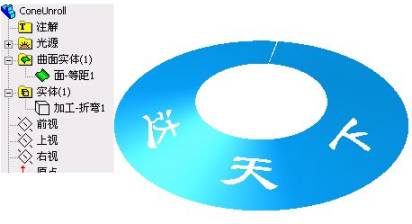

  如图2-73所示，零件中包含一个曲面实体和一个实体。在“实体”文件夹中右击“加工-折弯1”，从快捷菜单中选择【隐藏实体】命令。注意，图2-73隐藏了实体，图形区域只显示了曲面实体。

         图2-73 隐藏实体

  10.延伸曲面

 放大曲面开口的部分，如图2-74所示。

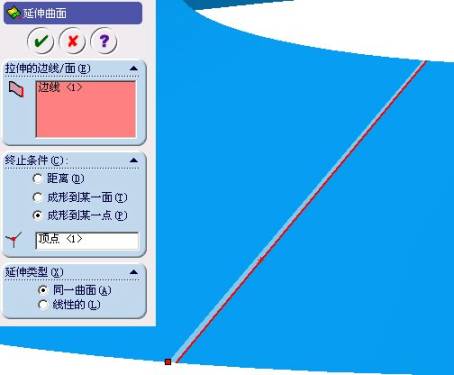

 建立一个延伸曲面，选择曲面其中的一条边作为拉伸的边。

 在PropertyManager中的【终止条件】选项组中，选择【成形到某一点】单选按钮，并选择曲面缝隙另一侧边上的点。

 单击【确定】按钮。

            图2-74 延伸曲面

  11.结果

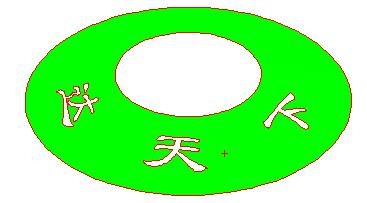

  曲面延伸后，等距的曲面和延伸曲面合并为一张曲面，如图2-75所示。

                   图2-75 延伸曲面

  12.平面区域

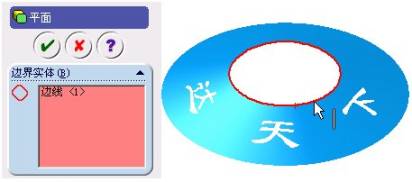

  选择圆锥曲面顶部的圆，建立平面区域。如图2-76所示。

            图2-76 平面区域

  13.缝合曲面

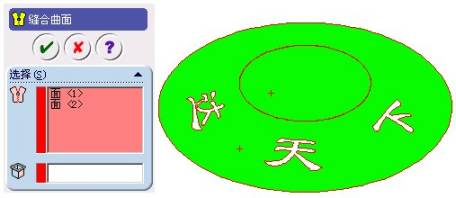

  如图2-77所示，选择延伸曲面和平面区域建立缝合曲面。

              图2-77 缝合曲面

  14.显示实体

  15.查看“拉伸1”特征

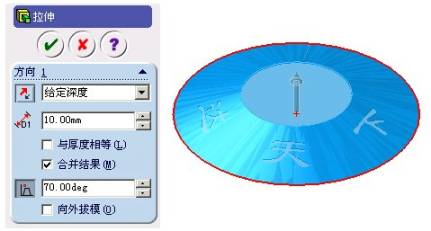

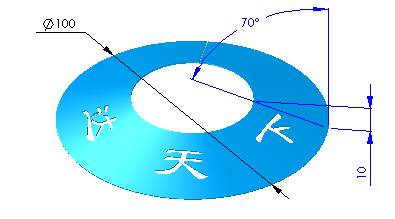

    在FeatureManager设计树中双击“拉伸1”特征，如图2-78所示，可以知道该特征的拉伸深度为10mm，给定的“拔模角度”为70°。

                  图2-78 “拉伸1”特征

  16.共享草图

   展开“拉伸1”特征，选择该特征的草图，在“特征”工具栏中单击【拉伸凸台/基体】按钮 ，建立一个和“拉伸1”特征完全相同的凸台。如图2-79所示。

             图2-79 共享草图建立凸台

  17.数值连结

  将新建的凸台和“拉伸1”特征相对应的尺寸使用数值连结建立关联，这样能够保证修改其中一个尺寸时，另一个特征也发生同样的变化。

  18.使用曲面切除

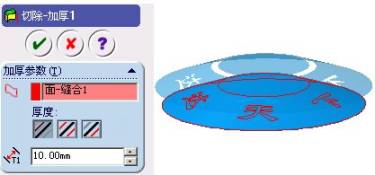

  选择下拉菜单的【插入】|【切除】|【加厚度】命令，如图2-80所示。在FeatureManager设计树中选择“面-缝合1”曲面，并使切除方向向外，给定切除的距离要能够切透外侧的圆锥面。

                  图2-80 使用曲面切除

  19.切除结果

  使用曲面切除的结果最终保留了0.5mm厚的文字，如图2-81所示，文字垂直于圆锥面的方向，就好像被“贴”在圆锥面上一样。

                     图2-81 切除结果

  20.完成零件

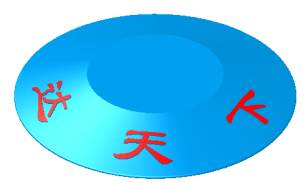

  如图2-82所示，建立底部的圆角并指定文字表面的颜色，完成零件。

               图2-82 完成零件

  21.保存并关闭.
