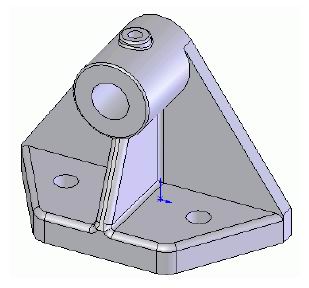

创建如图4.1 所示的支座零件模型。


                   图4.1 支座模型

    分 析

   图4.1 为支座的Solidworks三维实体模型。该零件底部为一个梯形带孔凸台，上部为厚壁圆筒，圆筒顶端有一个圆形凸台，圆筒与梯形凸台之间由两块筋板相连。建模时首先应该创建圆筒实体和梯形凸台，然后利用桥接手段构建两块筋板连接两个实体，合并后构成完整的支座实体模型。

    学习目标

   了解多实体技术，掌握利用桥接等手段构建支座模型的基本方法。

   求解步骤

    1. 构建圆筒实体

  (1) 单击打开一个新的绘图文件，在设计树中选取前视基准面，单击打开草图。

  (2) 按图4.2 所示绘制草图1。其中垂直中心线过坐标原点，圆心距原点距离为80mm。

  (3) 单击【拉伸凸台/基体】图标，将拉伸深度设为50mm，生成拉伸1(如图4.3 所示)。


                图4.2 草图1                       图4.3 拉伸1

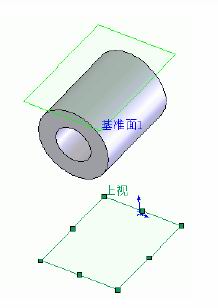

  (4) 选取上视基准面，单击，在基准面属性管理器中将等距距离设为103mm，生成一个与上视基准面等距的平行基准面——基准面1(如图4.4 所示)。

  (5) 选取基准面1，单击打开草图2。

  (6) 参照图4.5 绘制草图2。


                图4.4 基准面1                           图4.5 草图2

  (7) 单击【拉伸凸台/基体】图标，按照图4.6 设置拉伸属性，单击生成拉伸2(如图4.7 所示)。


                图4.6 设置拉伸2 的参数           图4.7 生成拉伸2

   (8) 选取拉伸2 的上表面，单击打开草图3，绘制一个与草图2 同心，直径为7mm的圆。

   (9) 单击，在属性管理器中将终止条件设定为【给定深度】，深度设定为20mm，单击生成切除-拉伸1(如图4.8 所示)。

   (10) 单击【圆角】图标，将圆角半径设置为1mm，分别选取拉伸1 前端轮廓线、拉伸2 的上端轮廓线以及拉伸1 与拉伸2 的相贯线，单击对所选对象倒圆角(如图4.9 所示)。


            图4.8 切除-拉伸1                              图4.9 生成圆角

     2. 构建梯形凸台

  (1) 选取上视基准面，单击打开草图4。

  (2) 按照图4.10 绘制草图4。


                  图4.10 草图4                         图4.11 构建梯形凸台

   (3) 单击，设置终止条件为【给定深度】，拉伸深度设为15mm，生成梯形凸台(拉伸3)(如图4.11 所示)。

     3. 桥接两个实体

  (1) 选取前视基准面，单击打开草图5。

  (2) 参照图4.12 绘制草图5，图中两条斜线与草图1 的外圆相切，上部圆弧与圆筒实体的轮廓线重合，下部直线与梯形凸台实体上表面的轮廓线重合。

  (3) 单击，将拉伸深度设为8mm，拉伸草图5 生成拉伸4(如图4.13 所示)。


               图4.12 草图5                                    图4.13 生成拉伸4

   (4) 选取右视基准面，单击打开草图6。

   (5) 参照图4.14 绘制草图6，图中斜线下端与梯形凸台上表面轮廓线重合，上端与圆筒下部轮廓线重合。

             图4.14 草图6

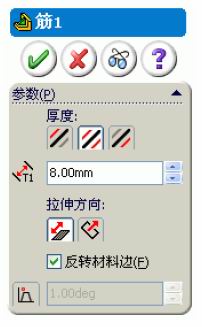

   (6) 单击特征工具栏中的图标【筋】，参照图4.15 设置筋的属性参数，单击生成一个加强筋——筋1(如图4.16 所示)。


              图4.15 设置筋的属性                       图4.16 生成加强筋

  (7) 单击【圆角】图标，将圆角半径设为2mm；在绘图窗口中分别选取筋1 与拉伸1、拉伸3、拉伸4 的交线，生成圆角2。

  (8) 单击【圆角】图标，将圆角半径设为3mm；在绘图窗口中选取筋1 前端边线，生成圆角3；实体桥接完毕。

  (9) 单击保存建好的实体模型。
