创建如图1.1 所示的车床尾座顶针零件模型。


         图1.1 车床尾座顶针模型

    分析

    图1.18 所示为车床尾座顶针的三维模型，该零件实际上是由一个尾端带有倒角的台阶轴和一个圆锥体构成的。通过上一节的例子，读者已经知道如何构造一个台阶轴，并且在指定的位置上倒角。建立本模型的关键是要构造好圆锥体模型并与台阶轴组合成一个完整的三维模型。

      学习目标

    通过车床尾座顶针的建模，掌握利用扫描特征操作构建轴类零件实体模型的方法。

    求解步骤

     1. 构造台阶轴

  (1) 单击，打开一个新的零件设计窗口。

  (2) 在设计树中选取前视图，单击创建草图1。

  (3) 在草图1 中绘制一个以坐标原点为圆心，直径为100mm的圆。设定拉伸深度为300mm，拉伸该圆构造特征【拉伸1】。

  (4) 在视图工具栏中单击选择【后视】，选取拉伸1 的后视平面。在该平面上绘制一个直径为【80mm】的圆，并通过添加几何关系，使该圆圆心与草图1 中的圆心重合。

  (5) 拉伸该草图，设定拉伸深度为40mm，构造拉伸2。

  (6) 选取拉伸2 的外端圆形边线，单击【倒角】，设定倒角尺寸D 为5mm，对拉伸2倒角。

  (7) 在视图工具栏中单击选择【前视】，选取拉伸1 的前视平面。在该平面上绘制一个直径为80mm的圆，并通过添加几何关系，使该圆圆心与草图1 中的圆心重合。

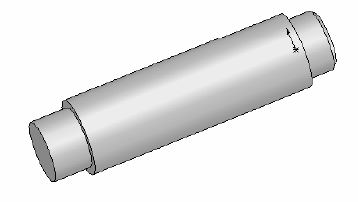

  (8) 拉伸该草图，设定拉伸深度为40mm，构造拉伸3。构造好的台阶轴如图1.2 所示。


                   图1.2 构造好的台阶轴

     2. 构造圆锥顶针

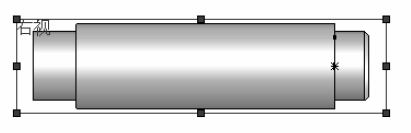

  (1) 单击设计树中的【右视】，图形窗口中的右视图平面被选中。单击选择【右视】，将视图调整为右视状态(如图1.3 所示)。


                 图1.3 显示右视图

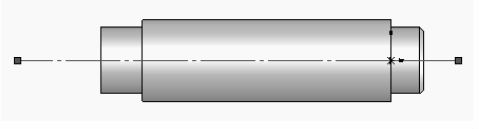

  (2) 单击开始草图4 的绘制。单击草图工具栏中的图标，光标变成。移动光标至台阶轴的左端，当光标与坐标原点之间出现一条水平虚线时，按下鼠标左键，拖动鼠标至草图的右端，绘制一条过坐标原点的中心线(如图1.4 所示)。


                     图1.4 绘制中心线

  (3) 单击图标，移动光标至中心线与草图左端轮廓线的交点处，按下鼠标左键，拖动鼠标绘制一条过该交点，垂直于中心线的直线。单击图标，单击该直线的两个端点，将该线段的尺寸修改为40mm。单击【添加几何关系】图标，分别选取该线段及草图左端轮廓线，在属性管理器中的【添加几何关系】栏中出现如图1.5 所示的4 种几何关系。单击

【共线】图标，则这两条直线共线，所绘线段完全定义。

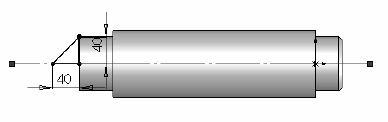

  (4) 过第(3)步所绘线段与中心线的交点自右向左绘制一条水平直线，利用智能尺寸将该线段的尺寸标注为40mm。再过这两条线段的端点绘制一条直线，形成一个封闭的直角三角形。草图4 绘制完毕(如图1.6 所示)。


               图1.5 添加几何关系                                图1.6 草图4

  (5) 单击特征工具栏中的【旋转凸台/基体】图标，属性管理器栏中出现【旋转】属性管理界面(如图1.7 所示)，旋转参数栏中的参数表明将以直线1(即中心轴)为旋转轴旋转360°，生成旋转特征。单击按钮，即构造好圆锥体特征。由于属性管理器中【合并结果】选项已被选中，所以该圆锥体与所构造的台阶轴合并成为一个完整的实体。车床尾座顶针模型构造完毕。单击，选择【等轴测】视图，可以看到图1.1 所示的该零件立体图。


            图1.7 【旋转】属性管理器
