              献给SW模具设计的初学者(详细讲解篇2)

    今天再开贴，详细讲解SW在模具设计方面的应用，欢迎大大们扔砖砟我！
    在这里详细讲解SW在模具设计的现实重常遇的一些细节问题的解决办法，菜鸟们注意了，请多顶哦！

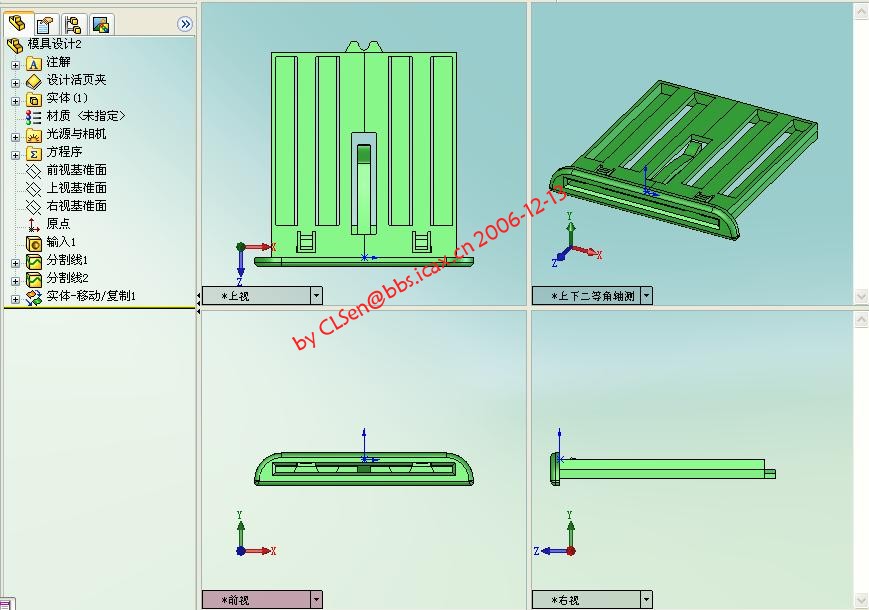

    老规矩，先发产品图，和X_T文档！

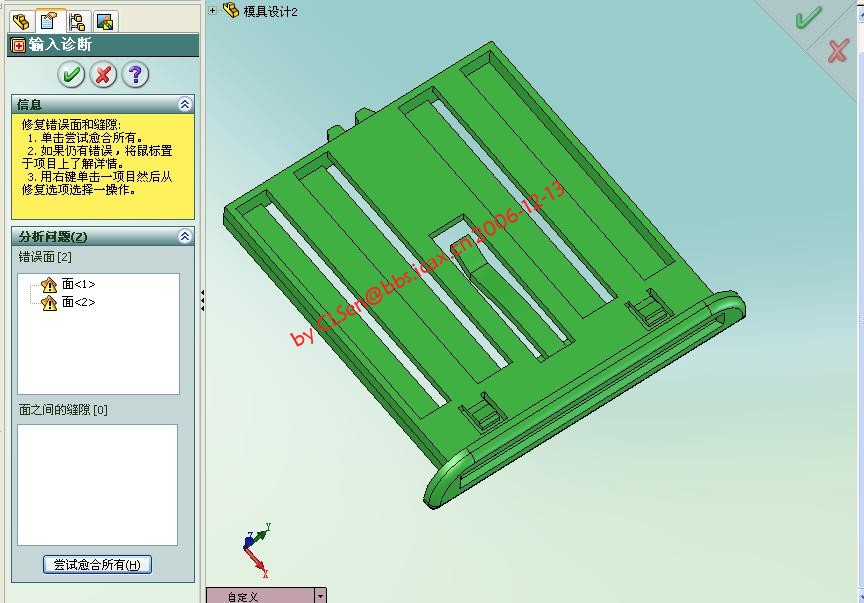

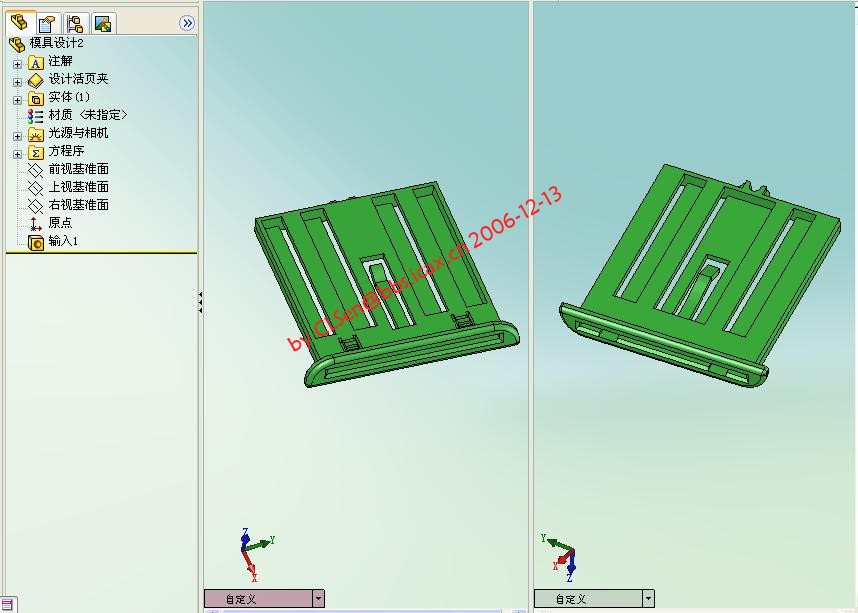

    由于现在的模产品设计和模具设计的软件繁多，所以你的客户提供给你产品图档不一定是SW的原始文件，更多的是由别的软件转换过来的中间格式，如IGS,STP,X_T等等，还有是直接用婆姨，或油鸡等的原始文件提供，所以，当你打开这些文件的时候，你的模型是输入的！由于各个软件的转换，极容易产生破面，所以本人强烈建议各位在做事前的第一件事就是对输入的模型进行输入错误检查，以修补模型！

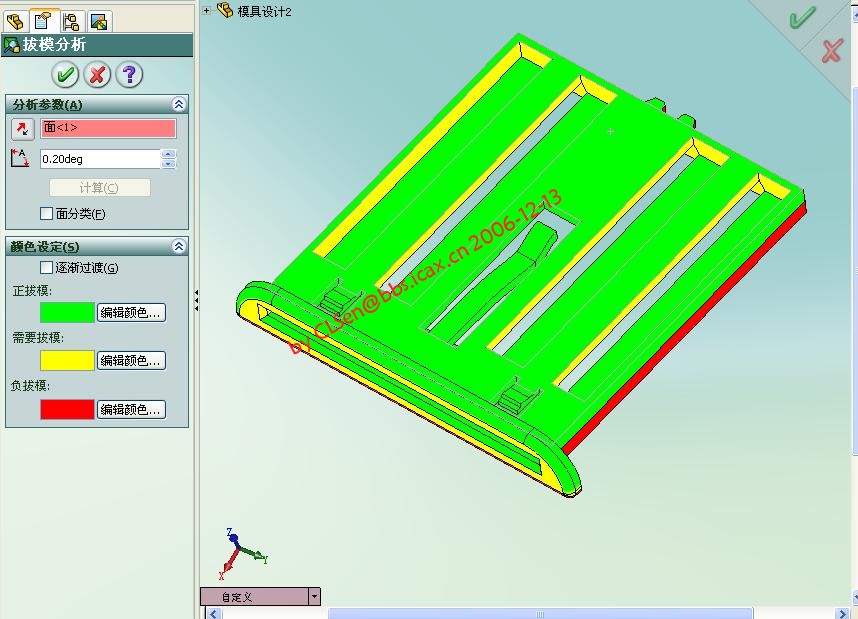

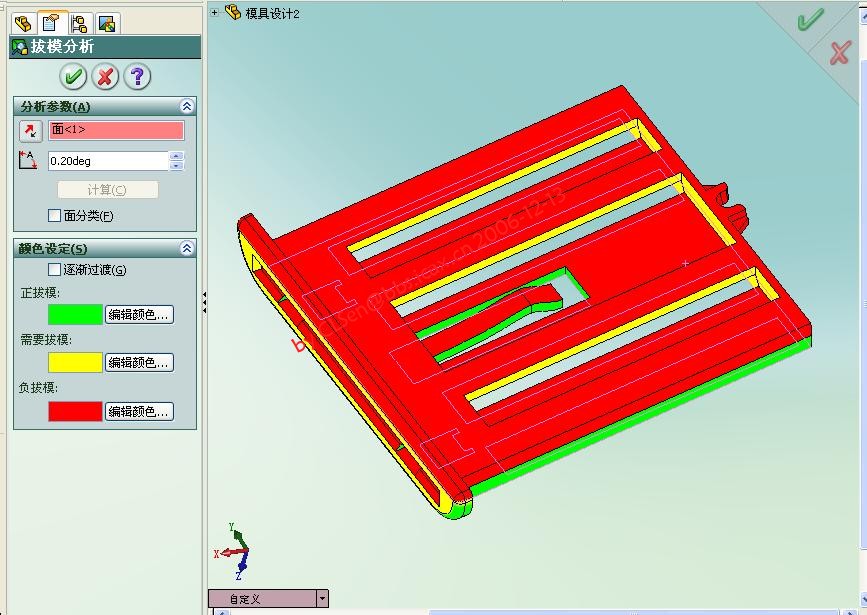

    接下来，用拔模分析，看产品的各个部位的拔模角度是否够了，
经过分析，得出模具的大概结构如下：主体部分的孔，可以用前后模仁的插破解决，侧边则需要一个行位来解决，为了侧边的外形美观，所以采用全面的整体滑块做！



在如图所示的面上做如图的草图，分割曲面，做为前后模仁封闭曲面的位置线！



由于客户提供给我们的数模，一般是按客户自己产品的原始坐标给的，为了方便做模具设计，我们习惯的将产品的坐标改到用户的理想坐标。

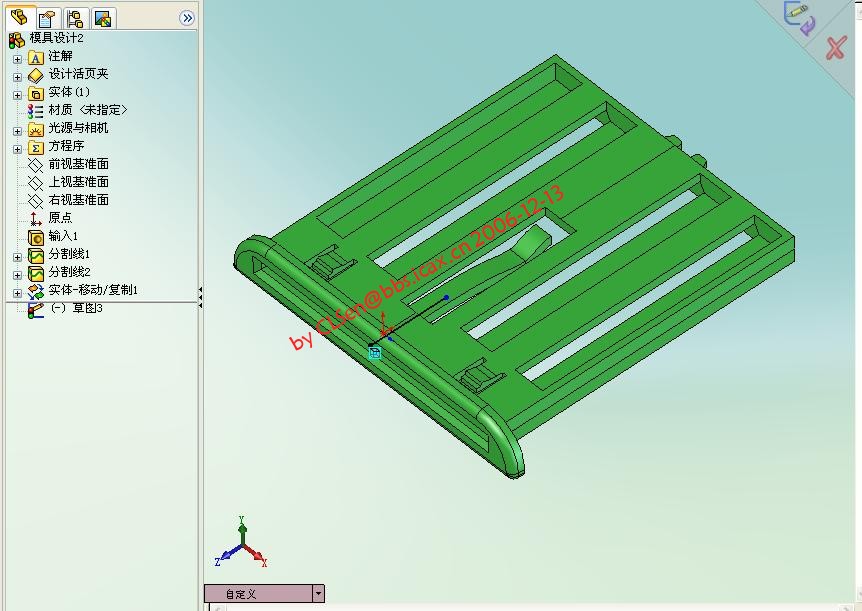

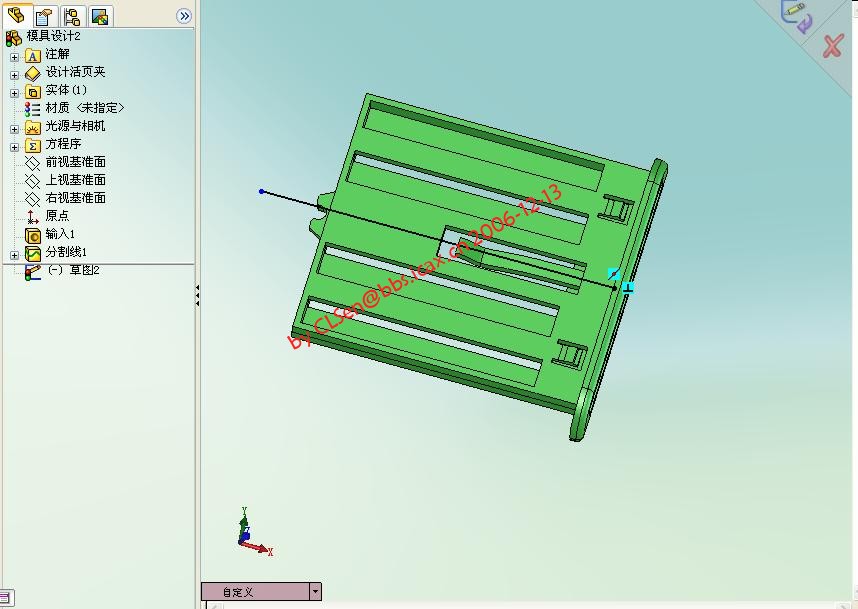

按图示位置建以草图，注意直线与边线定义垂直，再分割此面！

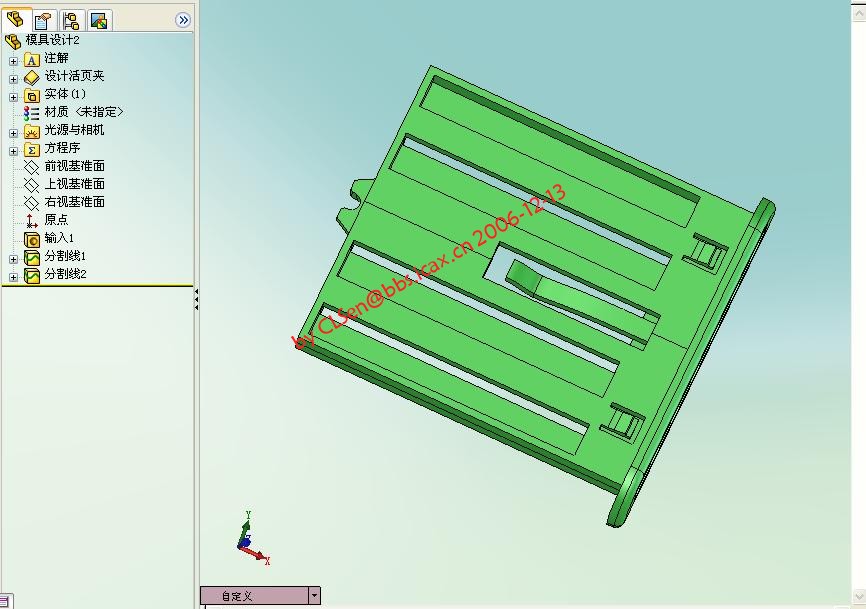

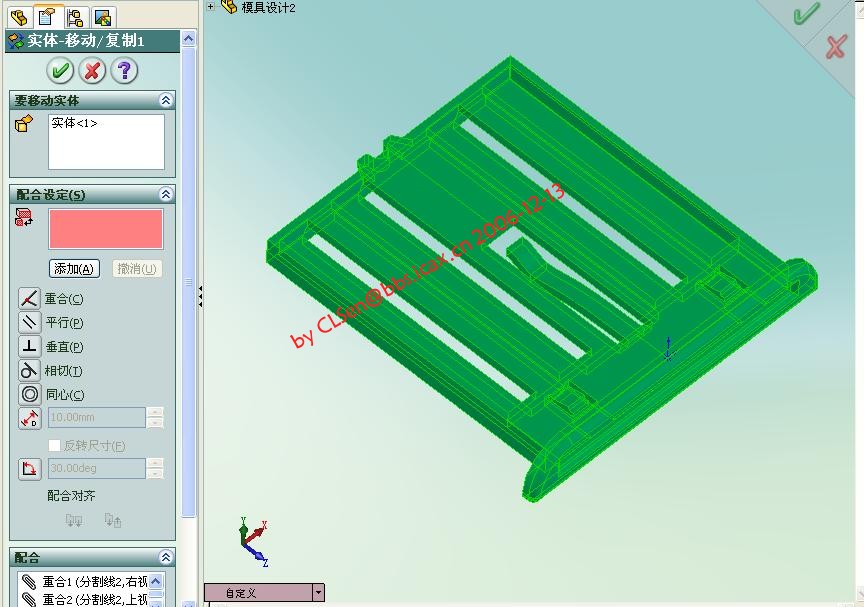

利用移动/复制实体命令，借用刚生成的分割线做参照，移动产品实体！



现在，产品已经定位。

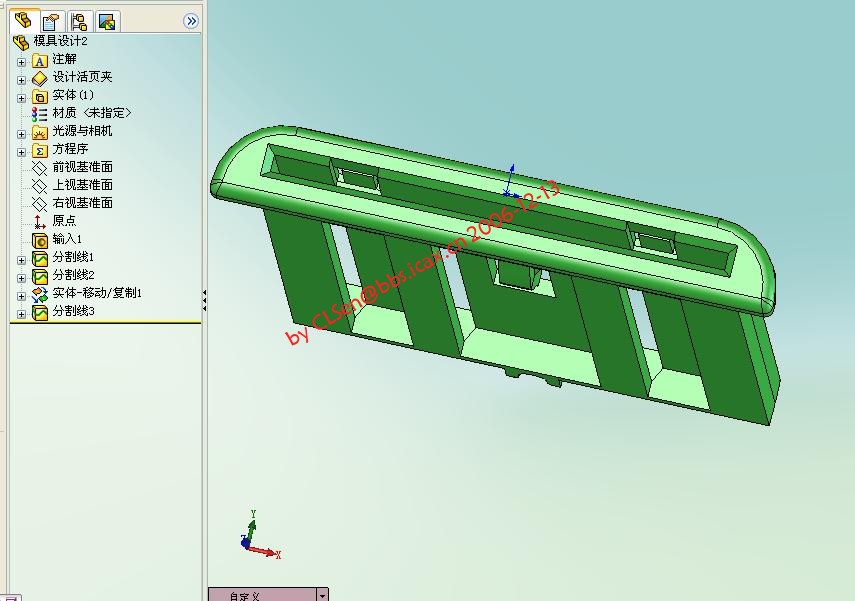

在右视基准面上做如图草图，分割图示的所有面，以作封闭曲面的辅助线！

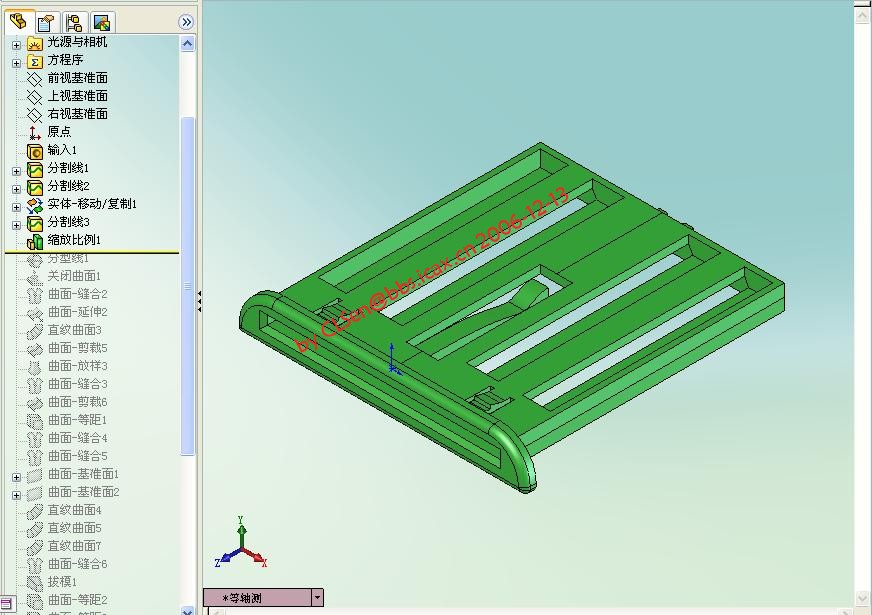

现在按产品的原材料不同，对产品模型作比例缩放！
这可是至关重要的一步哦，千万不能忘记，不然你的模具设计的再好，那也是费模！


现在为止，前期工作已经基本完成了，

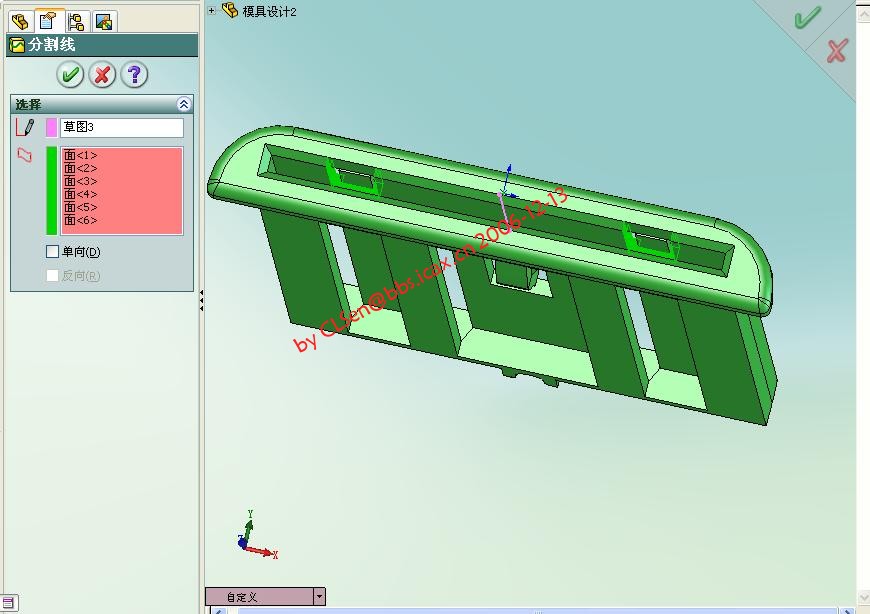

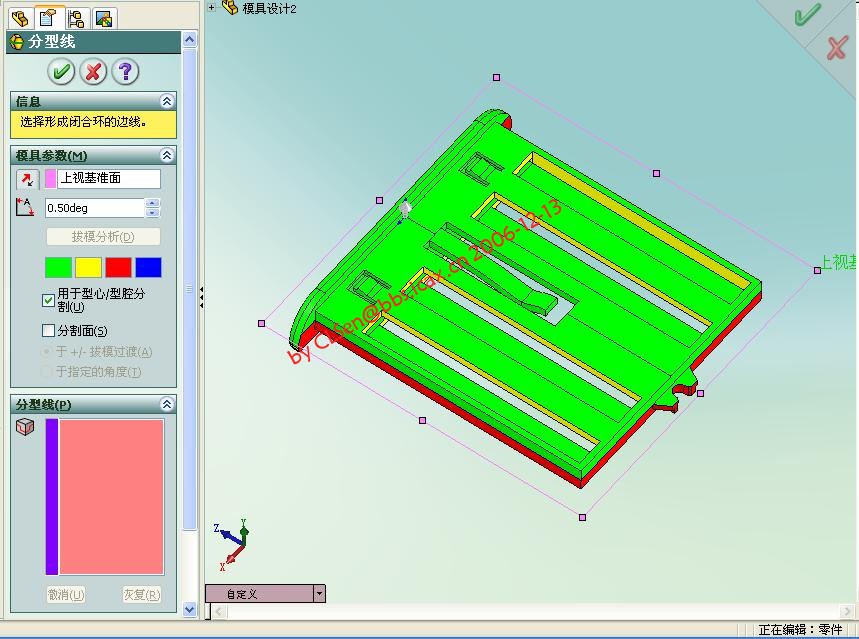

接下来就是常规分模的工序了，先用分型线命令，基准面当然是上视了，拔模角度可以选小点！
看看！！！
