笨笨教程——曲线的输入与处理
本教程旨在阐述使用SW进行曲线的处理，并作为后两个教程的基础。

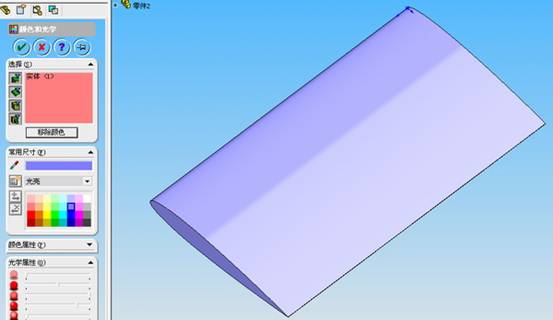

教程说明：使用模型飞机和常规布局飞机上最常用的NACA0012翼型的点列文本文件（.TXT文件，有些CAD软件叫做ASCII文件）输入以及处理，目的在于得到一个弦长200mm的翼型。结果如下图：

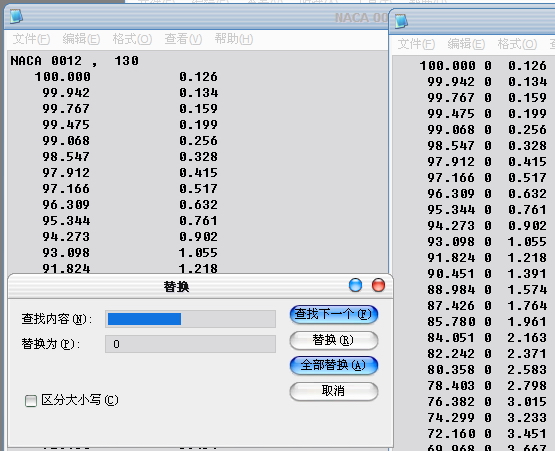

1、首先用记事本打开翼型源文件，如图左侧形式。利用记事本的替换功能，插入第三坐标0，并编辑为SW可以识别的文件形式如右侧结果。
2、这是编辑好的文件
100.000 00.126
99.942 00.134
99.767 00.159
99.475 00.199
99.068 00.256
98.547 00.328
97.912 00.415
97.166 00.517
96.309 00.632
95.344 00.761
94.273 00.902
93.098 01.055
91.824 01.218
90.451 01.391
88.984 01.574
87.426 01.764
85.780 01.961
84.051 02.163
82.242 02.371
80.358 02.583
78.403 02.798
76.382 03.015
74.299 03.233
72.160 03.451
69.968 03.667
67.730 03.881
65.451 04.092
63.135 04.298
60.789 04.498
58.418 04.691
56.027 04.876
53.622 05.052
51.208 05.216
48.792 05.369
46.378 05.508
43.973 05.632
41.582 05.740
39.211 05.831
36.865 05.904
|
34.549 05.957
32.270 05.990
30.032 06.002
27.840 05.991
25.701 05.958
23.618 05.901
21.597 05.820
19.642 05.716
17.758 05.589
15.949 05.437
14.220 05.263
12.574 05.065
11.016 04.846
9.549 04.605
8.176 04.344
6.902 04.063
5.727 03.764
4.656 03.448
3.691 03.116
2.834 02.768
2.088 02.407
1.453 02.033
0.931 01.647
0.525 01.250
0.233 00.843
0.058 00.426
0.000 00.000
0.058 0 -0.426
0.233 0 -0.843
0.525 0 -1.250
0.931 0 -1.647
1.453 0 -2.033
2.088 0 -2.407
2.834 0 -2.768
3.691 0 -3.116
4.656 0 -3.448
5.727 0 -3.764
6.902 0 -4.063
|
8.176 0 -4.344
9.549 0 -4.605
11.016 0 -4.846
12.574 0 -5.065
14.220 0 -5.263
15.949 0 -5.437
17.758 0 -5.589
19.642 0 -5.716
21.597 0 -5.820
23.618 0 -5.901
25.701 0 -5.958
27.840 0 -5.991
30.032 0 -6.002
32.270 0 -5.990
34.549 0 -5.957
36.865 0 -5.904
39.211 0 -5.831
41.582 0 -5.740
43.973 0 -5.632
46.378 0 -5.508
48.792 0 -5.369
51.208 0 -5.216
53.622 0 -5.052
56.027 0 -4.876
58.418 0 -4.691
60.789 0 -4.498
63.135 0 -4.298
65.451 0 -4.092
67.730 0 -3.881
69.968 0 -3.667
72.160 0 -3.451
74.299 0 -3.233
76.382 0 -3.015
78.403 0 -2.798
80.358 0 -2.583
82.242 0 -2.371
84.051 0 -2.163
85.780 0 -1.961
|
87.426 0 -1.764
88.984 0 -1.574
90.451 0 -1.391
91.824 0 -1.218
93.098 0 -1.055
94.273 0 -0.902
95.344 0 -0.761
96.309 0 -0.632
97.166 0 -0.517
97.912 0 -0.415
98.547 0 -0.328
99.068 0 -0.256
99.475 0 -0.199
99.767 0 -0.159
99.942 0 -0.134
100.000 0 -0.126 |

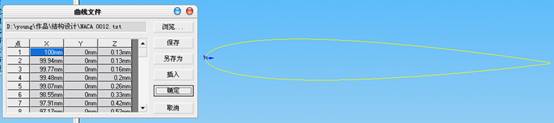

3、在SW内，使用"曲线/通过XYZ点的曲线"，浏览刚才编辑的文本文件并确定导入。至此，基本导入已经完成，不做高端应用可以到此为止。
4、下面进行曲线的处理。首先因为导入的曲线可能是测量或密集取点得到，点众多而且有可能发生曲率抖动，不利于建模和使用，所以需要进行简化处理。

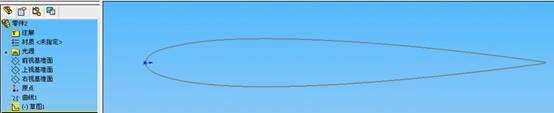

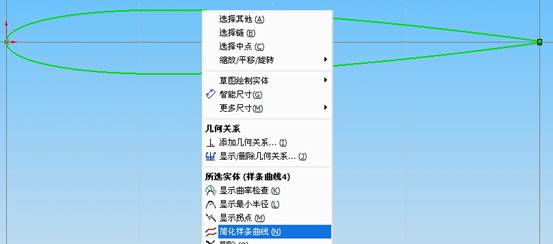

在导入曲线所在的平面上建立草图，对导入的曲线进行实体引用，注：导入的曲线编辑起来不方便，而且以后有可能还要用到原始数据，所以笨笨喜欢保留。然后右点击曲线，选择“简化样条曲线”
5、在弹出对话框中使用“平滑”和“先前”来不断观看曲线的简化效果，在能接受的精度下找到最少的点数，然后确定。

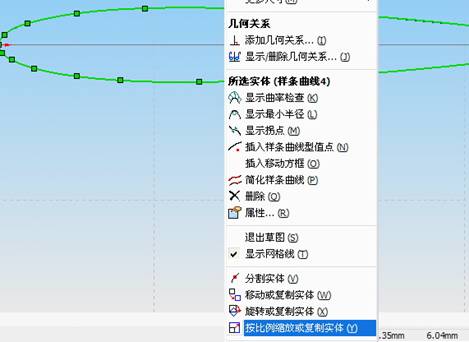

6、现在对曲线进行缩放，右点击曲线，选择“按比例缩放或复制实体”。

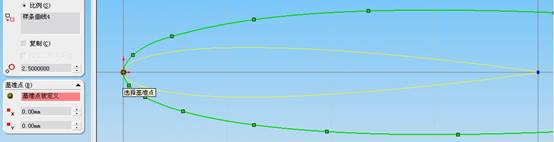

7、然后按实际需要选取基准点并输入比例。
8、需要迎角，可以使用同样的方法对曲线进行旋转。有时还要对曲线的不闭合端进行修补。确定并退出草图，拉伸看看。
|
