3、生成孔特征

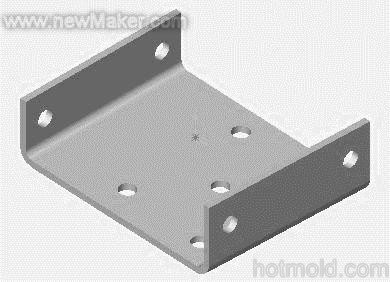

    分别选取两翼缘平面和腹板为基准面，单击插入→绘制草图命令，进入草图绘制。单击插入→切除→拉伸，在PropertyManager中编辑定义，确定，完成孔特征，如图6所示。


图6 生成孔特征

4、将钣金件生成工程图

 4.1 单击文件→新建，在弹出对话框中选择模板→工程图，然后单击确定按钮。

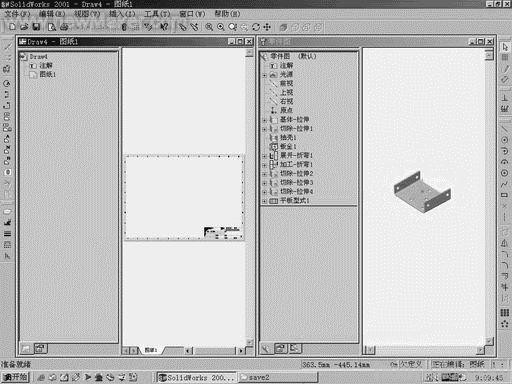

 4.2 单击窗口→纵向平铺，将工程图文件和钣金文件同列于视窗如图7所示。


图7 纵向平铺窗口

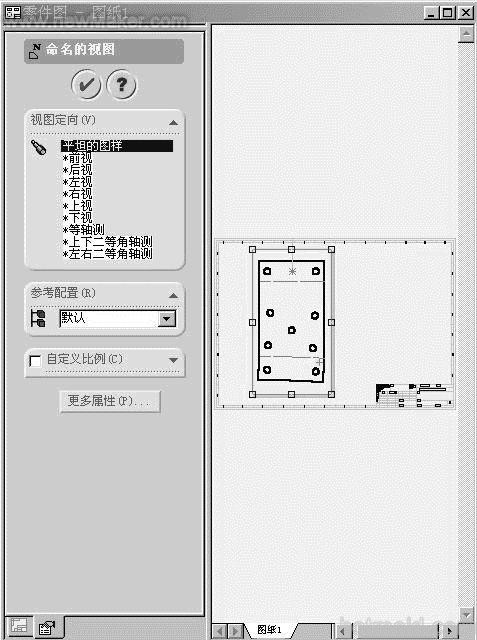

 4.3 单击插入→工程视图→命名视图，在PropertyManager中选取平坦图样，将视图移动到图纸范围的适当位置，完成工程图，如图8所示。


图8 命名视图

5、出详图

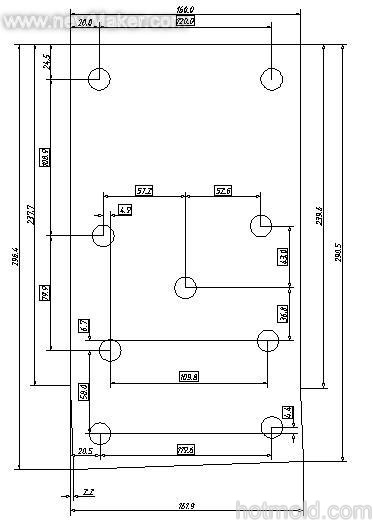

    工程图需要添加尺寸和注释，来达到实用要求，如图9所示。


图9 详细工程图
