多实体设计练习：组合多实体零件

    本练习的任务是按照下面的步骤建立图1-64所示的零件。

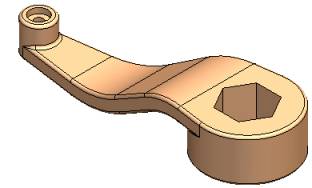

       图1-64 练习1：“Mbody1”零件

  本练习将加深读者对如下技术的应用：

  (1) 多实体   (2) 组合多实体    (3)异型孔向导

   单位：英寸


 1. 建立新零件

  使用“Part_IN”模板建立一个新零件，并命名为“Mbody1.sldprt”

 2. 绘制第一幅草图

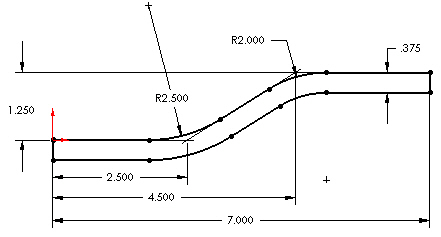

  如图1-65所示，使用直线、圆角和等距实体等工具绘制草图。拉伸该草图为2.25”建立凸台特征。

               图1-65 第一幅草图

 3. 绘制第二幅草图

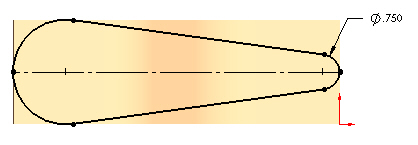

  绘制图1-66所示的草图，同样拉伸2.25”，建立另一个实体。

  建立两个凸台后的零件如图1-67所示。

            图1-67 两个实体

 4. 组合实体

  将所建立的两个实体组合成一个实体，如图1-68所示


            图1-68 组合实体

 5. 添加特征

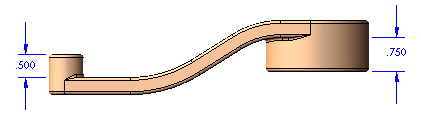

  利用如图1-69所示的尺寸，通过凸台、切除、异型孔向导和圆角等特征完成零件，其中圆角过渡的半径为0.0625”。




                   图1-69 其他特征和尺寸

 6. 保存并关闭零件
