作者：Francis(闷人)
关键词：薄壳,shell,solidworks薄壳特征
来源：无维网（www.5dcad.cn）

有人会问：
SW薄壳特征内有诊断功能，好像不太准确啊？？

答：
诊断功能，只能起提示的作用，不一定准确。
比如：有一个人全身检查，检查结果正常（这样是否真的代表这人完全健康呢？），
后来由于小病（例如伤风），再次全身检查，检查结果并没有指出他的伤风程度，
而是内脏有病！

这就相当于有些模型起初能够薄壳，可说是侥幸过关（其实内脏已经有病），
伤风就好比那个扫出特征，只是把问题呈现出来。

当然扫出特征的确存在问题，这就是“面无法延长”的原因。

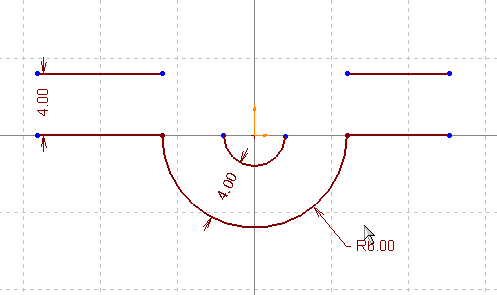

现在就以平面图模拟一下，在某种情况下，无论怎样伸延，也无法相触。

面不能相触的状态(用offset surface来验证)

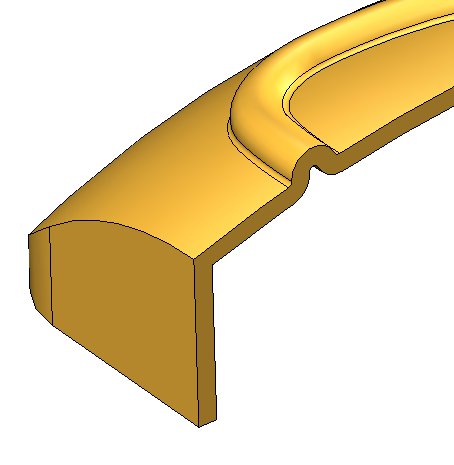

茅招：加上小圆角，即可顺利相接

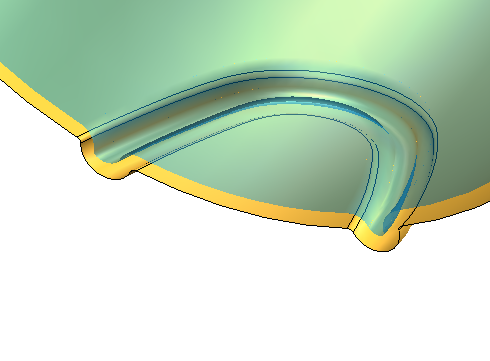

其实薄壳可以理解为“自动在实体体现offset surface+extend surface+trim surface”

再把圆角面移除，就神不知鬼不觉了。
