调整折弯注释[续]（Adjusting the Bend Notes）
接下来通过隐藏，移动并添加引线到所选注释来调整折弯注释使之更明朗。
 在此范例中，折弯注释定位在折弯线上。
-
如图所示，按住 Ctrl 然后从位于顶部的斜接法兰选择 上 59.04° R7 和 下 90.00 R1。
-
单击右键并选择隐藏。
-
如图所示，为底部的斜接法兰折弯线注释重复步骤 1 和 2。
-
从位于顶部的斜接法兰选择 上 59.04° R7，在零件形状外往右拖动，然后单击以定位。
-
在 PropertyManager 中的引线下，单击 引线  。
您可更改折弯注释的角度、折弯类型、以及箭头样式。
-
为剩余的三个斜接法兰注释重复步骤 4 和 5。
-
单击  关闭 PropertyManager。
-
按住 Ctrl 然后沿工程图的中央选择 上 90° R1 和 下 90° R1的五个竖直实例。
-
在 PropertyManager 中的文字格式下，设定角度  为 0。
-

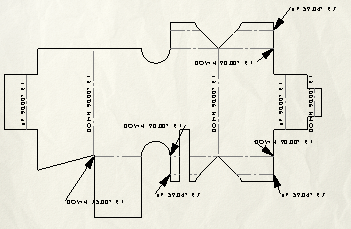

单击以放置折弯注释，这样工程图视图大致看起来象以下图象。
-
保存工程图。
祝贺! 您完成了此指导教程！
|
