现在生成钣金零件的工程图。从折叠模型的等轴测视图开始，然后添加展开模型的视图。
单击选项 （标准工具栏）。
在系统选项标签上，单击工程图、显示样式。
在在新视图中显示切边下选择可见，然后单击确定。
单击从零件/装配体制作工程图 （标准工具栏），然后单击确定打开工程图图纸。

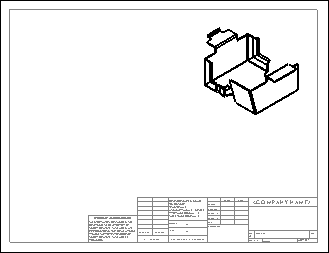

从查看调色板将等轴测视图拖动到工程图图纸的右上角。
在 PropertyManager 中：
在比例下，选择使用自定义比例。
在清单中选取用户定义然后键入 1:3。
单击 。

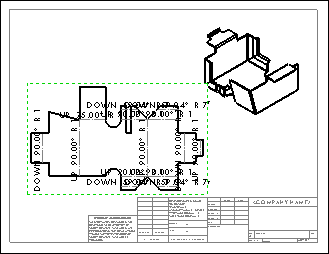

接下来添加展开模型的视图。当您生成钣金零件时，会自动添加平板型式视图到视图定向清单中。
单击模型视图 （工程图工具栏）。
在方向下的更多视图 中，选择 (A) 平板型式。
在比例下，选择使用自定义比例。在清单中选取用户定义然后键入 1:3。
单击以在工程图纸中放置视图。
根据诸如您拉伸基体法兰的方式等因素，工程图视图中平板型式的视图方向各异。若想旋转视图，选择工程图，单击旋转 （视图），然后在对话框中进行选择。
将工程图保存为 Cover.slddrw。
如果信息框提醒您工程图中参考的模型已修改，单击是保存工程图和更新的模型。
