单击斜接法兰 （钣金工具栏）。

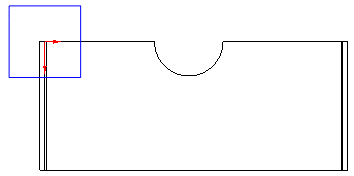

如图所示，选择内竖直边线以生成与所选边线垂直的草图基准面，其原点位于边线的最近端点处。
单击下视 （标准视图工具栏）。
单击局部放大 （视图工具栏）并放大到草图原点。
如图所示，从原点开始绘制：
水平直线 （草图工具栏），大致长度为 20。
切线弧 （草图工具栏），大致半径为 10。

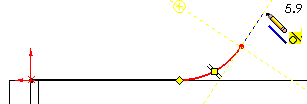

与原弧相切的直线 （草图工具栏），大致长度为 6。
表示相切。
单击智能尺寸 （尺寸/几何关系工具栏），然后如图所示标注尺寸。
斜接法兰 - 圆弧草图
