1. 单击注解工具栏上的模型项目。

   模型项目 PropertyManager 出现。您可以选择从模型输入的标注尺寸、注解以及参考几何体类型。

2. 在源/目标下：

   • 在源下选择整个模型以输入所有模型尺寸。

   • 选取将项目输入到所有视图。

3. 在尺寸下：

• 单击为工程图标注只插入那些在零件中为工程图所标注的尺寸。

• 选择消除重复只插入独特模型项目。

4. 单击确定。

尺寸标注在最能清楚体现其描述特征的视图上。

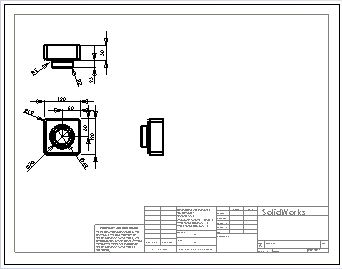

5. 拖动尺寸将之定位，如图所示。

6. 在标准工具栏上单击保存，将工程图文件保存为 Tutor1。默认的扩展名为 .slddrw。
