现在生成拉伸的阵列。

1. 单击视图、临时轴打开所有临时轴的显示。

轴必须可见，因为您需要将之选择来生成阵列。

2. 在 FeatureManager 设计树中选择拉伸1。

3. 单击线性阵列（特征工具栏）。

   拉伸1 出现在 PropertyManager 中的要阵列的特征中。

4. 单击外框面（绘制圆的面）上的临时轴。

当您将之移到轴上时，指针会变成。

在图形区域中，会出现阵列的预览，并且在轴右端的框上出现一个箭头，指示阵列方向。在 Property Manager 中，轴 <1> 出现在阵列方向中。

5. 在方向 1 下：

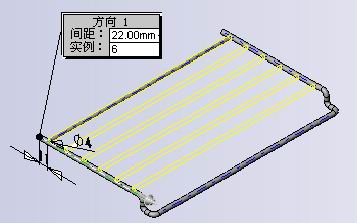

   • 检查拉伸的预览来确定拉伸阵列到外边线，如下图所示。如有必要，单击反向来改变阵列的方向。

   • 将间距设置为 22。

   • 将实例数设置为 6。



6. 单击。

   完成拉伸阵列。
