生成合叶 -- 两处切除（Creating the Hinge - 2Cuts）

现使用同样的方法生成另－片合叶的切除。

拖动退回控制棒至切除布局草图的下面，使设计退回到三处切除特征。
在较大的模型面上打开一张草图。
选择布局草图的底部直线，然后单击转换实体引用。
在对话框中单击封闭轮廓，然后单击确定。

选择零件边线附近的竖直线之一，然后单击等距实体。
在 PropertyManager 中：
- 将等距距离设置为 1。
- 将实体向零件外侧等距。
- 清除选择链。

单击确定。
对零件另一边缘附近的竖直线重复此步骤。

选择靠近零件中央的一条竖直线，将之向零件的中间等距 1mm。对另一条竖直线重复这一步骤。

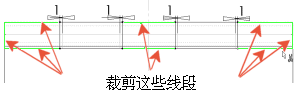

使用剪裁实体工具剪裁每一端的三条线段及中间的两条线段，留下两个封闭的矩形。
