零件设计--旋转特征

一. 旋转特征

所谓旋转特征：旋转通过绕中心线旋转草图来生成基体、凸台、切除或曲面。系统默认的旋转角度为 360 度。

回转特征有三类：

• 旋转基体／凸台：相当于pro/e中的：create-protrusion-revolved,
• 旋转切除：相当于pro/e中的：create-cut-revolved,
• 旋转曲面：相当于pro/e中的曲面功能。

必要条件：在需要旋转的草绘中，必须含有一条中心线。系统才能会认为草绘有建立旋转特征的可能

注意事项：需要旋转的截面，只能画在中心线的一侧。

本章和下一章中我们学习制作回转特征和扫描特征，我们将一步步创建一个类似于蜡烛台模样的模型。步骤如下：

• 创建一个回转特征（revolved feature）
• 草绘并标注圆弧以及椭圆
• 创建一个扫描特征（sweep feature）
• 建立并使用约束（relation)
• 创建一个带有拔模斜度的拉深切除（extruded cut）

零件如图所示：

二、 草绘旋转特征

第一个特征是一个旋转特征：即由一个轮廓绕中心线旋转所形成的特征。

• 新建一个零件文档。
• 在PLANE1上，点击草绘按钮
• 使用画线工具：或菜单工具--草图绘制实体-直线：，画一条垂直线，以及两条水平线，如图所示：
• 点击尺寸按钮：标注如图尺寸：
• 画圆弧，并标注尺寸：点击“三点圆弧”工具，或菜单工具--草图绘制实体-三点圆弧：

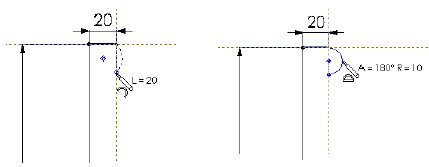

• 将光标置于尺寸20的直线端点，拖动鼠标，使显示L长为20，松开鼠标，移动圆弧中的亮点，向右拖动鼠标，使显示为：A=180，R=10，注意此时圆心的位置。

如图所示

• 继续使用直线工具和圆弧工具，画如图所示的形状：圆：L=40，A=180，R=20，注意直线暂时不标注尺寸。
• 使用剪切工具,将多余部分剪掉，如图
• 将两圆弧中间的直线标注尺寸：40

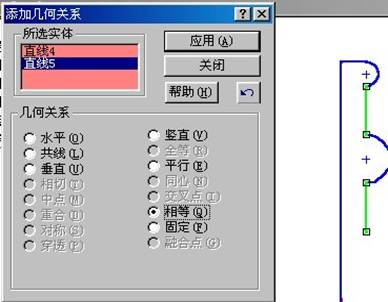

• 点击“添加几何关系”按钮，或菜单工具--几何关系--添加：出现对话框，选中下图中的两条线，并确定“相等”关系已经选中，按应用，及关闭退出对话框
•

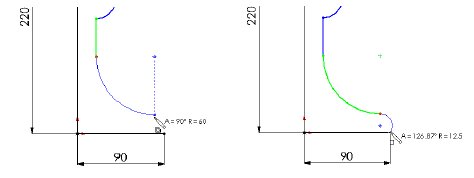

• 点击切线弧工具，画一个A=90，R=60的圆弧，如图。
• 继续切线弧，并与尺寸90的端点闭和。
• 按下图标注其余的尺寸：
• 草绘完全生成后，所有的线、圆弧等均变成黑色，并且底部提示栏：“完全定义”
• 画中心线。如上图。这条中心线就是旋转特征的旋转中心。



  三、 创建旋转特征

  点击旋转凸抬/基体按钮，或菜单插入-基体-旋转，

  出现对话框后，可以定义旋转的类型，角度。我们选择的类型和角度如下图所示：单向，360度



  点击确定退出。

  保存文件为：Cstick.sldprt.。

  四、 旋转薄壁特征的建立返回目录

  当我们利用一个非封闭的草绘，建立旋转特征时，系统有两种默认选项：自动由系统将草图封闭，或者建立薄壁特征。

  我们建立薄壁特征时，需要在出现的对话框中选择“否”，系统既可以建立薄壁特征。

  建立步骤：

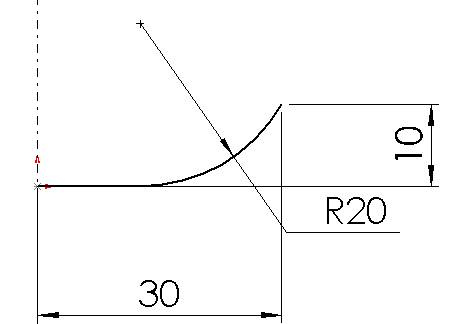

  • 新零件-草绘-绘制如图内容。
  • 点击旋转凸抬/基体按钮，或菜单插入-基体-旋转，
  • 出现对话框，“当前草绘是开环的。若....”选择“否”

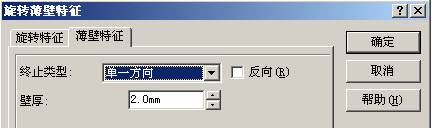

  • 出现“旋转薄壁特征对话框”，
  • 分别定义：旋转特征以及薄壁特征的相关内容，点“确定”
  • ok
