下面我们详细介绍一下,如何拉伸切除特征。

• 选定刚才零件的大圆头的顶面，绘制草图，我们绘制一个20x20mm的方。
• 保持草图处于激活状态，单击特征工具栏上的，出现对话框。
• 设置对话框：
• 选择拉伸的终止类型
• 设置所需的拉伸总深度
• 如要加上拔模角度，请单击拉伸拔模角。输入角度的值，如有必要请单击向外拔模。
• 如果您指定的终止类型需要选择面或顶点，请在图形区域中单击所需项目。您的选择会列出在所选项目方框中。
• 检查预览，如果需要，请单击反向以向另一个方向拉伸。
• 如要从草图基准面向两个方向拉伸使用闭环轮廓的特征，请单击双向拉伸，在设定方向方框中选择方向二，然后输入方向二的设置。
• 在拉伸成方框中指定实体特征或薄壁特征。如果您将切除拉伸为一个实体特征，请直接跳到步骤

我们的选择是：

• 终止类型: 完全贯穿
• 设置所需的拉伸总深度：无
• 如要加上拔模角度，请单击拉伸拔模角5。

    下面我们详细介绍一下如何拉伸薄壁特征
    生成薄壁特征时，不要求草绘时封闭曲线，可以是开放的。当您绘制了一个开环的轮廓时，薄壁特征标签就会出现在拉伸特征对话框中。当您绘制了一个闭环的轮廓时，则需要在拉伸成方框中选择薄壁特征以显示薄壁特征标签。

• 新键一个零件
• 绘制草图，我们仍然绘制一个50mm的圆。
• 保持草图处于激活状态，单击特征工具栏上的，出现对话框。

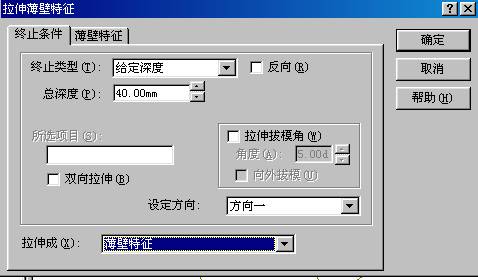

• 设置对话框：

• 拉伸成：选择薄壁特征，这是关键，并且出现“薄壁特征”标签
• 选择拉伸的终止类型
• 设置所需的拉伸总深度
• 如果您指定的终止类型需要选择面或顶点，请在图形区域中单击所需项目。您的选择会列出在所选项目方框中。
• 检查预览，如果需要，请单击反向以向另一个方向拉伸。
• 如要从草图基准面向两个方向拉伸使用闭环轮廓的特征，请单击双向拉伸，在设定方向方框中选择方向二，然后输入方向二的设置。

类型终止类型指定拉伸薄壁特征的方式是单一方向、中面或两个方向。 单一方向使用指定的壁厚向一个方向拉伸草图。 ?中面在草图的两侧各以指定壁厚的一半向两个方向拉伸草图。 两个方向在草图的两侧各使用不同的壁厚向两个方向拉伸草图（指定为方向一厚度和方向二厚度）。

壁厚壁厚指定薄壁特征的厚度

反向反向允许您将壁厚加在草图轮廓的内侧。

在默认情况下，壁厚加在草图轮廓的外侧。

附加选项仅对于薄壁特征基体拉伸，您可以指定以下附加选项：

顶端加盖 - 如果您生成了一个闭环的轮廓草图，您可以选择顶端加盖选项。此选项为特征的顶端加上封盖，形成一个中空的零件。如果选择此选项，您还必须指定顶盖厚度。

自动加圆角 - 如果生成的是一个开环的轮廓草图，您可以选择自动加圆角选项。此选项自动在每一个具有相交夹角的边线上生成圆角。如果选择此选项，您还必须指定圆角半径（圆角的内径半径）

我们均采用默认值，你的成果是下面的模样吗？
