            1.3 SolidWorks 2009的安装和操作界面
  SolidWorks 2009软件可以通过光盘或移动硬盘进行安装，其安装过程很简单，按照提示步骤进行操作即可。在安装SolidWorks过程中，用户可选择
   标准版（SolidWorks Standard）
   办公版（SolidWorks Office）
   专业版（SolidWorks Professional）
   白金版（SolidWorks Premium）
  它们所包含的插件依次增多，功能也依次增强。
  由于SolidWorks 2009软件是三维CAD编辑和显示软件，为了能使用户获得较好的使用性能，保证必要的显示速度，推荐用户使用尽可能大的内存和专业绘图卡。
   CPU：Pentium 4 2.4GHz或AMD同类型以上
   内存：1G以上
   独立显卡：256M以上显存

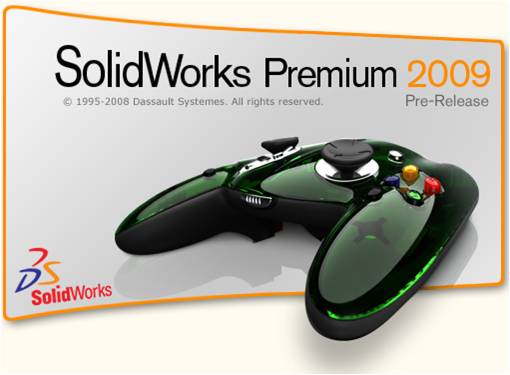

  安装完成后，桌面上会自动出现SolidWorks 2009的图标。双击该图标，启动SolidWorks 2009，经过欢迎界面，进入SolidWorks 2009的初始界面。从SolidWorks 2008开始，新版本最大的变化是用户界面，整个界面清爽直观，给人以焕然一新的感觉，实时渲染（RealView）更加炫目逼真。与SolidWorks 2008相比，SolidWorks 2009用户界面变化不大，但模型渲染更加精美。每次启动SolidWorks 2009时，欢迎界面随机地显示多种产品模型中的一种。

单击【新建】按钮

，可以新建一个SolidWorks文件，或者单击【打开】按钮

，可以打开一个已有的文件。如果用户选择新建文件，系统会弹出【新建SolidWorks文件】选项框。该界面有关于各个文件模板的文字说明，适合于初学者使用。单击选项框左下角的【高级】按钮，界面变化，适合于熟练用户的使用。
  在上述两种【新建SolidWorks文件】选项框中，可以看到三种类型的文件模板：零件、装配体和工程图。由于系统提供的文件模板不符合中国用户的习惯和规定，如零件模板中的绘图标准不是国标（GB）、设置的单位不是公斤等；工程图模板更不符合国标（GB）《机械制图》的规定。因此，用户必须设计自己的文件模板。如何设计用户自己的文件模板将在第六章“工程图”中进行介绍。
  若用户自己设置了名称为“A4郑大”、“A3郑大”、“A2郑大”、“A1郑大”和“A0郑大”的工程图模板，则在新建文件时，系统弹出的【新建SolidWorks文件】选项框。工程图模板内容包括系统设置以及图纸格式（图幅、图框、标题栏等）。
  在上述的三个【新建SolidWorks文件】选项框中，用户可以选择需要的文件类型，单击【确定】即可进入到SolidWorks相应的工作环境。如选择该选项框中的【零件】文件模板后，再单击【确定】就可以进入到新零件的工作界面。
   与Windows风格类似，SolidWorks 2009的工作界面由菜单栏、标准工具栏、常用工具栏（CommandManager工具栏）、前导视图工具栏、显示窗格、任务窗格、图形区（绘图区）、状态栏等组成。在操作的过程中还会及时弹出关联工具栏和快捷菜单。在一定的状态按下快捷键也可显示关联工具栏。

SolidWorks 2009版本的菜单栏被隐藏，只要把鼠标放在

的按钮上，则可以自动显示菜单栏。单击菜单栏右侧的按钮

，其形状变为

，像一颗图钉被按下一样，可以一直显示该菜单栏。右边任务窗格中包含了SolidWorks 2009资源、设计库、查看调色板、文件恢复等内容；下部的状态栏显示了当前的操作状态。
  可以通过菜单栏、常用工具栏和自定义工具栏来执行SolidWorks命令。显示为【文件】的菜单栏时，呈灰色的工具条不可用，只有进入相应的零件、装配体或工程图模式才可以使用。菜单栏包括【文件（F）】、【编辑（E）】【视图（V）】、【插入（I）】、【工具（T）】、【窗口（W）】和【帮助（H）】。菜单栏中包含了SolidWorks的所有操作命令，右边括号中的字母表示打开该菜单项的快捷键，例如同时按住Alt+T键可以显示【工具】子菜单。
  常用工具栏又称CommandManager工具栏。常用的种类有【草图】、【特征】、【钣金】、【装配体】工具栏等，在不同的工作环境中显示不同的种类。还可由用户自己定义，方法是：将光标置于某一常用工具栏名称上右击鼠标，在弹出的快捷菜单中选择相应的工具栏即可。将光标置于常用工具栏上拨动鼠标，可以在显示的各常用工具栏之间切换。
   在菜单栏、常用工具栏和自定义工具栏中选中命令执行的结果是完全一样的，用户可按照自己的习惯进行操作。
   从SolidWorks 2008开始，SolidWorks界面与以前的版本有很大的区别：重新组织了工具栏、命令按钮、命令管理器，其目的就是最大限度地增大图形区域的可视面积。
  设计树的显示：用户可以过滤显示设计树中的特征，例如，利用文字过滤设计树，使树中只包含具有特定文字的特征。快速打开最近的文件：通过一个图形界面，使用户可以最快的速度打开最近使用过的文件。
  在控制区的最上方有

四个页面按钮，分别代表特征管理器、属性管理器、配置管理器和尺寸管理器。绘图区中有坐标原点、左下角的三重坐标轴和自定义视图的方向。绘图区的右下方是状态栏，可以显示草图的绘制状态（如欠定位）、正在编辑的内容、以及草图绘制过程中光标的坐标位置等。
  SolidWorks新版本经过改进，减少了鼠标点击次数，增大了窗口可利用空间。新增浮动的“关联工具栏”，使用户单击对象即可选择相应的命令按钮，避免了右击鼠标，大大加快了操作速度。
  在零件、装配或工程图环境中，用户可以用快捷键“S”来切换【显示/隐藏】“关联工具栏”。另外，该“关联工具栏”还可以智能感应所要进行的任务并进行命令动态调整，如在草图状态就会自动切换到草图常用工具栏，建立特征时会自动切换到特征工具栏，处于装配体状态时则又会自动切换到装配工具栏。
  要掌握SolidWorks，必须熟悉该软件的工作环境。在系统默认状态下，有些工具栏是隐藏的，它的功能不可能一一罗列在界面上供用户调用，这就要求用户根据自己的需要设置常用的工具栏，并且还可以在所设置的工具栏中任意添加或删除各种命令按钮，以使设计工作更加方便快捷。对于一个初学者来说，如果临时使用他人的电脑，可能由于工作环境设置不同而导致无法进行操作。因此，用户一定要熟练掌握SolidWorks的工作环境的设置。但由于设置工作环境涉及到的内容较多，用户需要一个循序渐进的过程。
