§4.4 材料明细表
我们可以在装配图中，加入模型的材料明细表。在机器中，应该有EXCEL97作为支持。
- 选择任意视图，如图：
- 选择插入-材料明细表，出现材料明细表模版对话框。如图：注意选中：生成表格时使用文档注释字体和取消使用表格定位点前面的对号

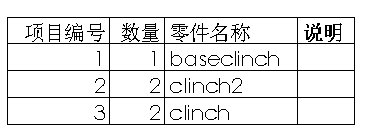

- 点击“确定”.则插入如下的材料明细表：
- 值得说明的是：表中的有关项目可以在EXCEL中进行定义。
材料明细表操作
点击材料明细表。
当光标变成移动样式时，拖动明细表到合适的地方
编辑材料明细表
- 材料明细表上单击右键，选择“编辑材料明细表”或双击材料明细表
- 对任意项目进行修改。下图是修改的一个例子。可参照上一节中的BOM表
- 在图纸中其他地方单击鼠标，即可返回图纸编辑状态。
保存材料明细表
- 选择材料明细表，点击文件-另存为。。
- 输入文件名，即可将明细表存为EXCEL文件。
- 注意：另存为EXCEL文件后，当装配的文件改变后，图纸中的BOM表会自动更新，但所保存的EXCEL文件不会自动更新。
|
