在这一部分你将给零件的四个角倒圆角。因为这些圆角半径相同，你可以用同一个特征来绘制。

1、单击按扭，这样使得选取隐藏的边变得很容易。

2、单击第一个角边来选定它。注意当你确定选择的物体时，在选定的目标上移动指针时，平面和边的高亮度变化。同时注意指针形状的变化。

3、按住 Ctrl键单击第二、第三、第四个角边。

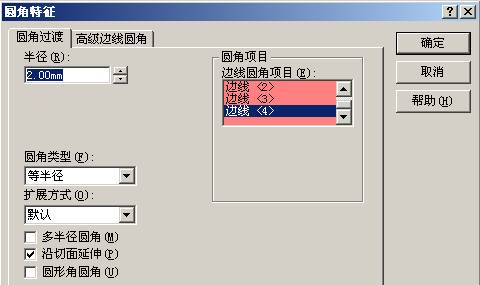

4、在特征工具条上单击按扭,出现圆角对话框

5、注意在圆角项目中定义四条选中的边。

6、把半径改为10mm。把其它各项设置为默认值。

7、单击确定。

倒其他圆角

现在在零件的其它棱角处倒圆角。在圆角特征对话框打开前或打开后，你都可以选择平面和边角。

1、单击移动隐藏线按扭。

2、单击圆角

3、单击基础特征的前平面选定它（图1）。当你选择平面时，使在周围的外部和内部边缘高亮显示。注意圆角项目列表中显示一个平面被选中。

4、把半径改为5mm, 然后单击确定。内部边缘和外部边缘被倒成了圆角。（图2）

5、再单击。

6、单击圆形凸缘的前表面。

7、把半径改为2mm，然后单击确定
