现在生成前视图的剪裁视图以细观局部工程图。
首先,设定一些文档选项以定义在您生成视图时所插入的注解。
单击选项 (标准工具栏)。
在文件属性标签上,单击出详图。
在视图生成时自动插入下,选择中心符号线、中心符号线 - 圆角、和中心线,然后单击确定。
接下来,生成另一前视图用作剪裁视图。
单击模型视图 (工程图工具栏)。
在 PropertyManager 中,在要插入的零件/装配体下确认选择了 base plate(底盘),然后单击 。
在模型视图 PropertyManager 中方向下单击*前视。

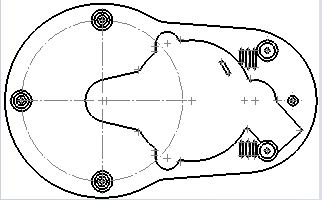

单击图形区域以将视图放置在现有前视图的旁边。
单击 。
用右键单击视图,然后选择切边、切边不可见。切边移除后,更容易标注视图尺寸。
